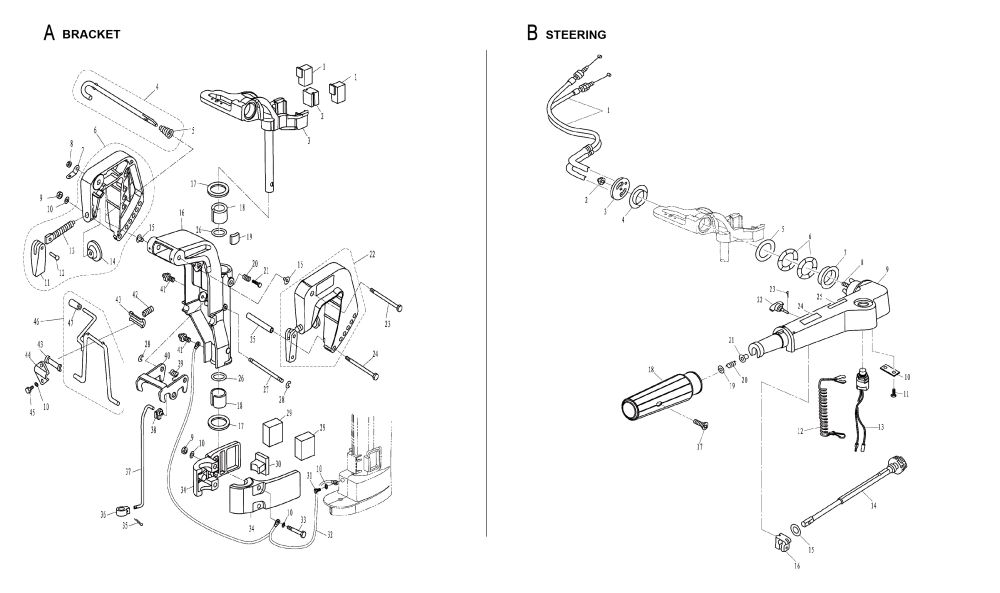

CODE | PART NAME | CODE | PART NAME |
A1 | Absorber B | A25 | Bush, Bolt |
A2 | Damper B, Front | A26 | O-Ring 19.8X4.2 |
A3 | Helm Bracket Assy | A27 | Shaft, Rotary Bracket |
A4 | Limitative Rod, Tilt Lock | A28 | Circlip 5 |
A5 | Conical Spring | A29 | Absorber A |
A6 | Left Clamp Bracket Assy | A30 | Damper A, Front |
A7 | Plate, Two Hole | A31 | Bolt M6X8 |
A8 | Lock Nut M8 | A32 | Earth Wire B |
A9 | Nut M6 | A33 | Nut M6X65 |
A10 | Washer 6 | A34 | Cover, Absorber |
A11 | Handle, Clamp | A35 | Cotter Pin 2X16 |
A12 | Rivet, Clamp Handle | A36 | Bracket, Lock Hook |
A13 | Screw, Clamp | A37 | Link, Lock Hook |
A14 | Clamp Plate | A38 | Joint, Inner Frame |
A15 | Washer, Nylon | A39 | Spring, Wrest |
A16 | Bracket, Rotary | A40 | Inner Frame. Rotary Bracket |
A17 | Washer, Rotary Bracket | A41 | Nipple, Grease M6 |
A18 | Bush, Rotary Bracket | A42 | Spring, Support |
A19 | Locked Block Assy | A43 | Bush, Nylon |
A20 | Spring, Locking | A44 | Press Plate |
A21 | Bolt M8X30 | A45 | Bolt M6X12 |
A22 | Right Clamp Bracket Assy | A46 | Bracket Asyy, Tilt Lock |
A23 | Bolt M8X140 | A47 | Jacket, Handle |
A24 | Bolt M6X130 | — | |
CODE | PART NAME | CODE | PART NAME |
B1 | Throttle Cable Assy | B14 | Throttle Lever Assy |
B2 | Lock Nut M8 | B15 | Washer, Nylon |
B3 | Plate, Handle | B16 | Friction, Tiller Handle |
B4 | Bush, Handle | B17 | Screw M5X25 |
B5 | Washer, Nylon | B18 | Grip Assy, Tiller Handle |
B6 | Wave Washer | B19 | Washer 10 |
B7 | Bush, Handle | B20 | Spring |
B8 | Bolt Stud M8X25 | B21 | Bush |
B9 | Tiller Handle | B22 | Knob Assy, Friction Adjusting |
B10 | Fixed Plated, Throttle | B23 | Cotter Pin 1.6X12 |
B11 | Screw M5X12 | B24 | Mark 14 |
B12 | Stoper, Hang Rope Assy | B25 | Mark 16 |
B13 | Engine Stop Switch Assy | — | |

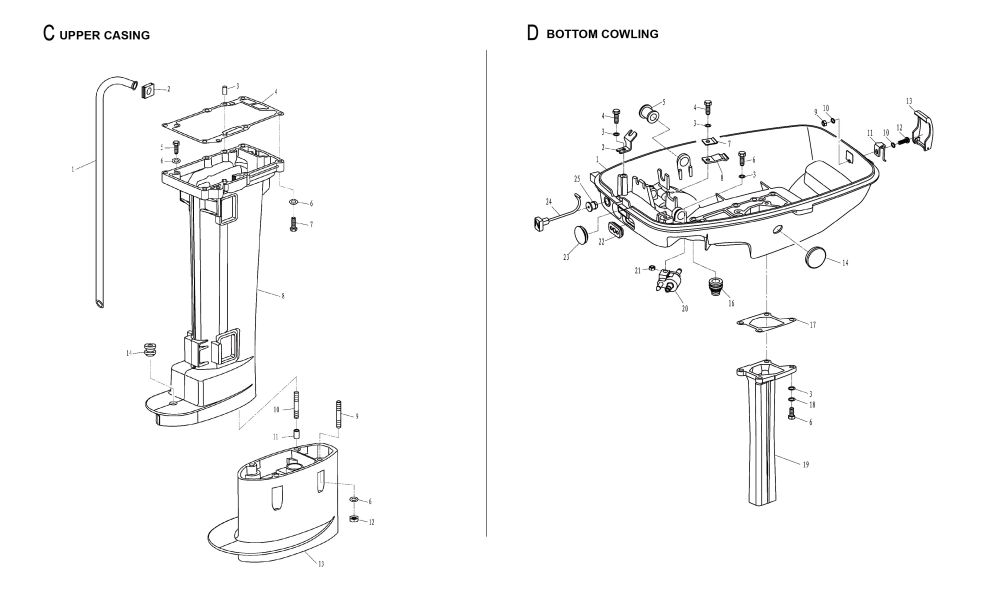

CODE | PART NAME | CODE | PART NAME |
C1 | Water Tube S | C8 | Upper Casing S |
C1 | Water Tube L | C8 | Upper Casing L |
C2 | I-Shaped Rubber Seal | C9 | Bolt Stud M6X23 |
C3 | Pin 6X18 | C10 | Bolt Stud M6X28 |
C4 | Gasket, Upper Casing | C11 | Hollow Pin |
C5 | Bolt M6X20 | C12 | Nut M6 |
C6 | Washer 6 | C13 | Extension |
C7 | Bolt M6X35 | C14 | Washer, Shift Rod |
CODE | PART NAME | CODE | PART NAME |
D1 | Bottom Cowling | D13 | Locking Hook Assy |
D2 | Frame, Detent Cable | D14 | Rubber Plug, Circular |
D3 | Washer 6 | D16 | Jacket, Shift Rod |
D4 | Bolt M6X16 | D17 | Gasket, Exhaust Pipe |
D5 | Circular Plug | D18 | Washer, Spring 6 |
D6 | Bolt M6X20 | D19 | Pipe, Exhaust |
D7 | Spring Plate, Shift Lever | D20 | Fuel Fitting Assy |
D8 | Spring, Shift Lever | D21 | Nut M6 |
D9 | Lock Nut M5 | D22 | Jacket, Throttle Cable |
D10 | Washer 5 | D23 | Circular Plug |
D11 | Locking Hook Assy | D24 | Handle, Choke |
D12 | Screw M5X16 | D25 | Rubber Collar, Choke |

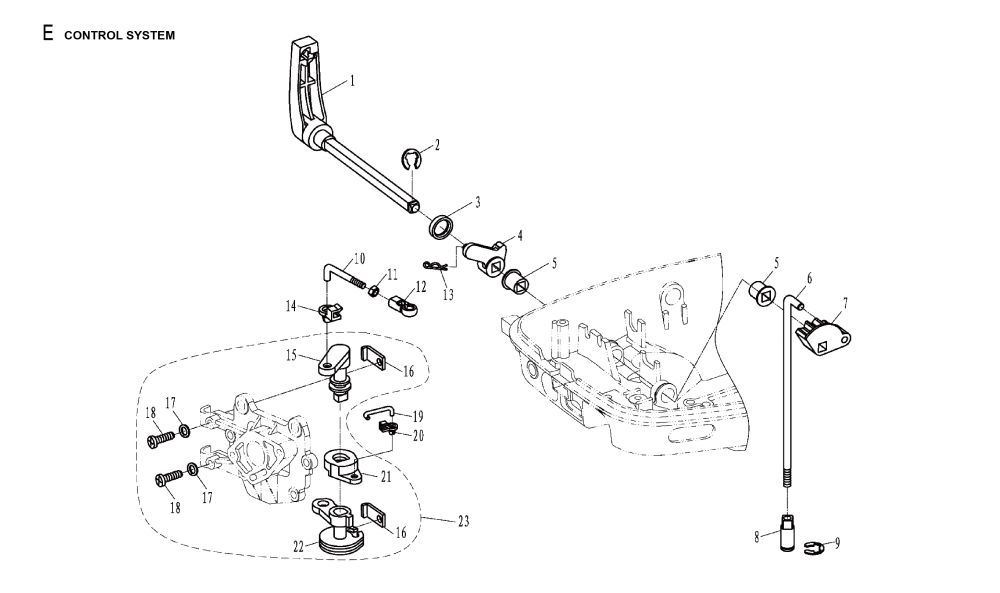

CODE | PART NAME | CODE | PART NAME |
E1 | Shift Handle Assy | E13 | Spring 1 |
E2 | Circlip 7 | E14 | Joint, Inner Frame |
E3 | Rubber Ring, Shift Handle | E15 | Rocker, Stator Coil |
E4 | Swing Link, Detent | E16 | Plate, Throttle Control |
E5 | Washer, Shift Handle | E17 | Washer, Spring 5 |
E6 | Shift Rod | E18 | Screw M5X20 |
E7 | Cam Plate, Shift | E19 | Link Rod, Throttle Control |
E8 | Shift Rod | E20 | Joint, Throttle Link Rod |
E9 | Circlip 9 | E21 | Rocker, Throttle Actuator |
E10 | Link Assy, Stator Coil | E22 | Drive Pulley, Throttle |
E11 | Nut M5 | E23 | Intake Mainfold Assy |
E12 | Tie-In, Pulser Coil | ||
CODE | PART NAME | CODE | PART NAME |

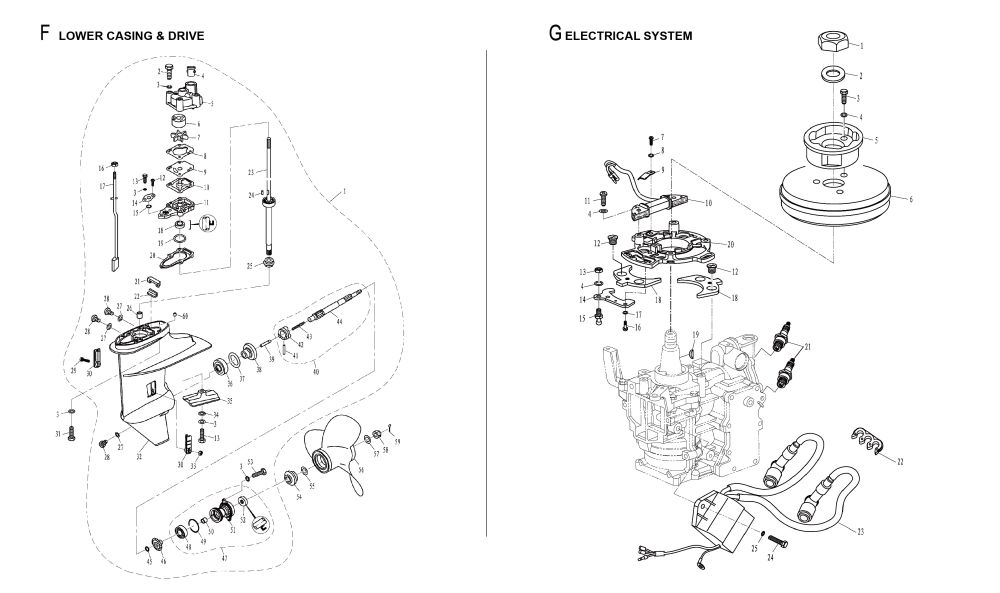

F1 | Lower Casing Assy L | F29 | Screw M4X25 |
F1 | Lower Casing Assy S | F30 | Water Inlet |
F2 | Bolt M6X50 | F31 | Bolt M6X35 |
F3 | Washer 6 | F32 | Lower Casing |
F4 | Bush, Water Tube | F33 | Lock Nut M4 |
F5 | Housing, Water Pump | F34 | Locking Washing 6 |
F6 | Insert Cover, Water Pump | F35 | Anode |

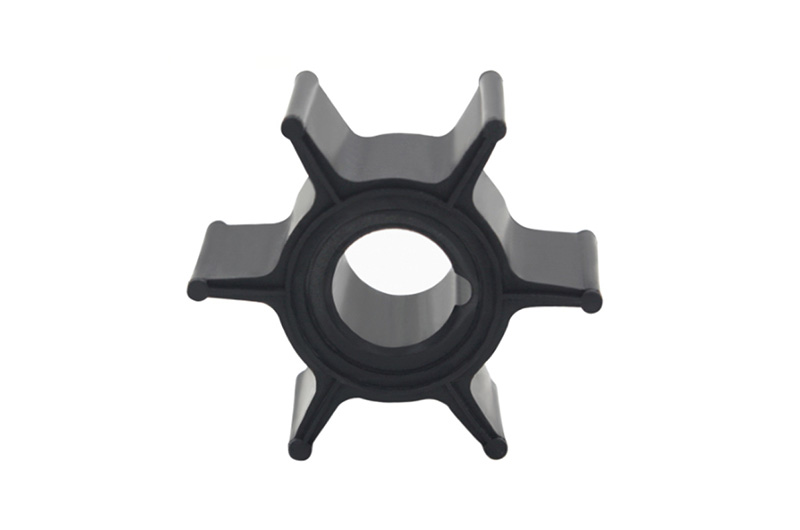

F7 | Impeller Assy | F36 | Bearing 6204 |
F8 | Gasket, Outer Plate | F37 | Shim T:0.15Mm |
F9 | Outer Plate | F37 | Shim T:0.15Mm |
F10 | Gasket, Outer Plate | F38 | Forward Gear Assy |
F11 | Base, Water Pump | F39 | Pin, Clutch |
F12 | Screw M5X6 | F40 | Propeller Shaft Assy |
F13 | Bolt M6X25 | F41 | Pin 3.5X28 |
F14 | Plate, O-Ring | F42 | Clutch, Dog |
F15 | O-Ring 4.9X3.5 | F43 | Spring, Clutch |
F16 | Nut M5 | F44 | Shaft, Propeller |
F17 | Shift Cam Shaft Assy L | F45 | Washer, Reverse Gear |
F17 | Shift Cam Shaft Assy S | F46 | Gear, Reverse |
F18 | Oil Seal 12.1X24X8 | F47 | Cover Assy, Lower Casing |
F19 | Shim T:0.10Mm | F48 | Bearing 6004C2 |
F19 | Shim T:0.15Mm | F49 | O-Ring |
F19 | Shim T:0.20Mm | F50 | Barrel Bearing |
F20 | Gasket, Water Pump Base | F51 | Cover, Lower Casing |
F21 | Gasket, Water Seal | F52 | Oil Seal 15X28X10 |
F22 | Water Seal | F53 | Bolt M6X20 |

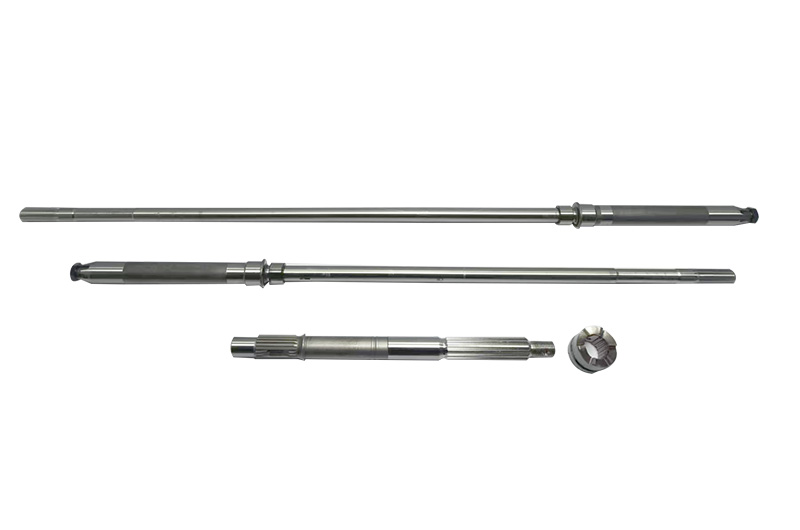

F23 | Drive Shaft Assy L | F54 | Spacer, Propeller Shaft |
F23 | Drive Shaft Assy S | F55 | Spacer, Propeller Shaft |

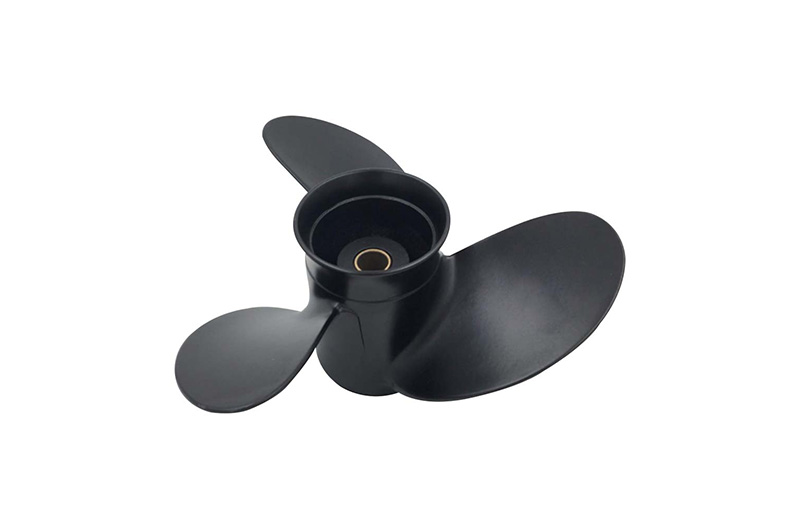

F24 | Pin, Impeller | F56 | Propeller Assy 3-8.9″X8.3″ |
F25 | Pinion | F57 | Big Washer 10 |
F26 | Needle Bearing | F58 | Slotted Nut |
F27 | Gasket, Screw Plug | F59 | Cotter Pin 2.5X20 |
F28 | Screw Plug | F60 | Hollow Pin |
CODE | PART NAME | CODE | PART NAME |
G1 | Nut, Fly Wheel | G14 | Limited Block |
G2 | Washer, Fly Wheel | G15 | Joint, Connecting Rod |
G3 | Bolt M6X12 | G16 | Screw M5X10 |
G4 | Washer, Spring 6 | G17 | Washer, Spring 5 |
G5 | Pulley, Starter | G18 | Block, Nylon |
G6 | Flywheel Assy | G19 | Woodruff Key, Fly Wheel |
G7 | Screw M4X6 | G20 | Base, Stator Coil |
G8 | Washer,Spring 4 | G21 | Spark Plug Bpr7Hs |
G9 | Plate, Wire | G22 | Clamp, Nylon |

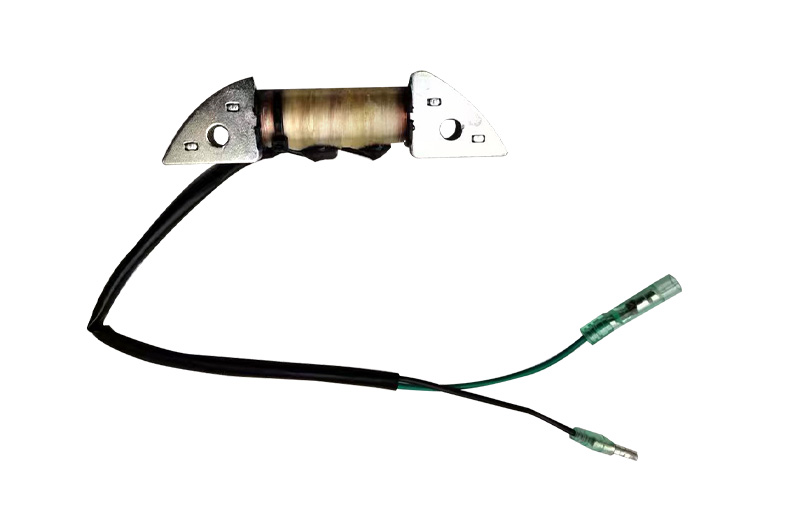

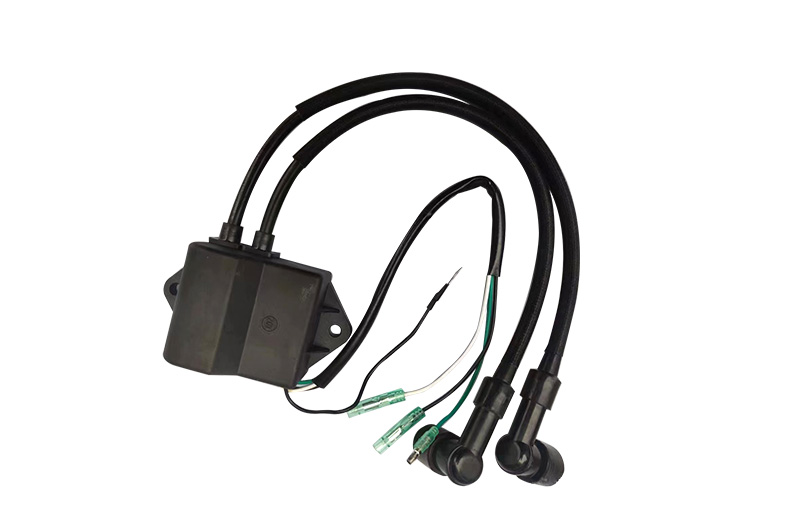

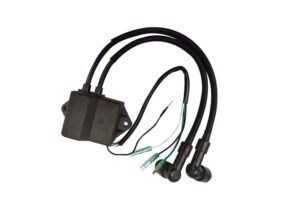

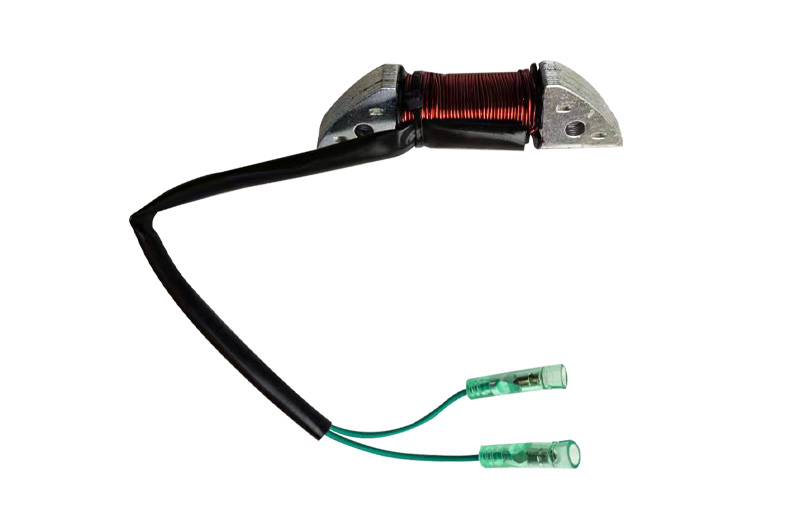

G10 | Stator Coil Assy | G23 | Ignition Coil Assy |
G11 | Screw M6X25 | G24 | Bolt M6X20 |
G12 | Screw M6X12 | G25 | Washer 6 |
G13 | Nut M6 | ||

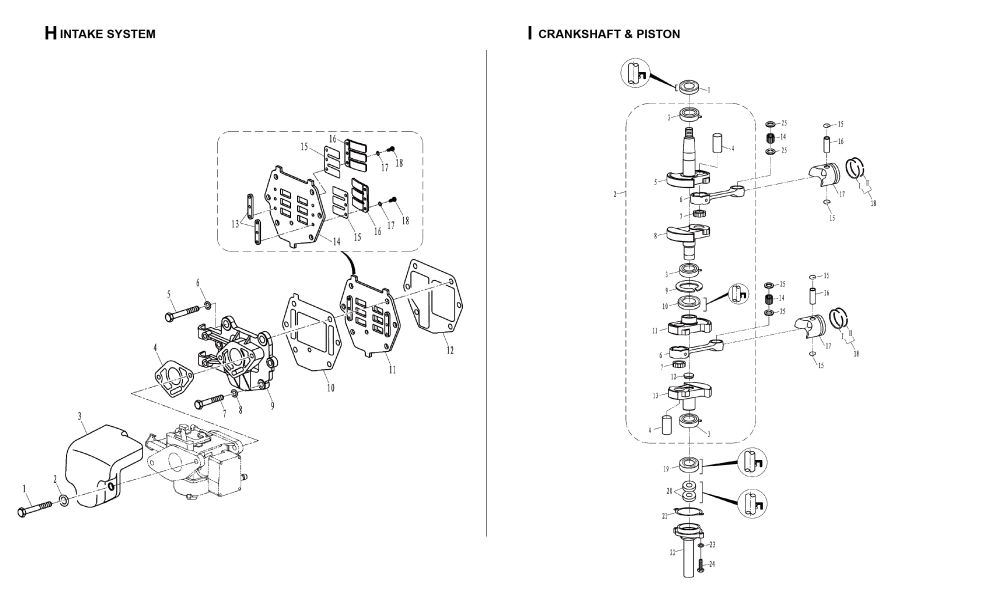

CODE | PART NAME | CODE | PART NAME |
H1 | Bolt M6X85 | H10 | Gasket A, Intake Valve |
H2 | Big Washer 6 | H11 | Intake Valve Assy |
H3 | Silencer, Intake | H12 | Gasket B, Intake Valve |
H4 | Gasket, Carburetor | H13 | Fixed Plate, Vale |
H5 | Bolt M8X80 | H14 | Seat, Intake Valve |
H6 | Wahser 8 | H15 | Plate, Intake Valve |
H7 | Bolt M6X75 | H16 | Limitative Plate, Valve |
H8 | Washer 6 | H17 | Washer, Spring 3 |
H9 | Manifold, Intake | H18 | Screw M3X8 |
CODE | PART NAME | CODE | PART NAME |
I1 | Oil Seal 20X35X7 | I14 | Needle Bearing 2X13.8 |

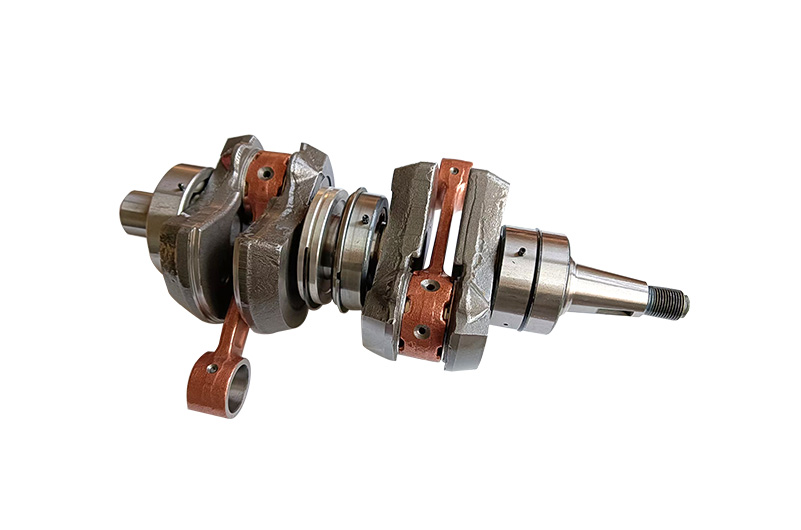

I2 | Crankshaft Assy | I14 | Needle Bearing14X18X19 |
I3 | Bearing 6204 With Pin | I15 | Circlip 14 |
I4 | Pin, Crankshaft | I16 | Pin, Piston |

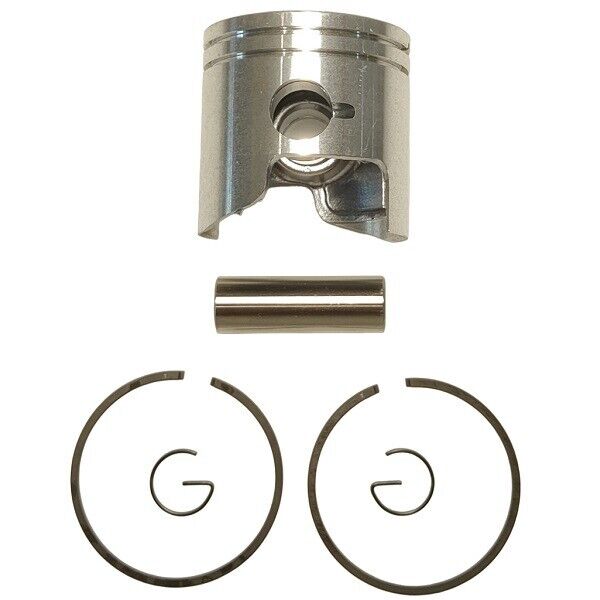

I5 | Block, Swing A | I17 | Piston |

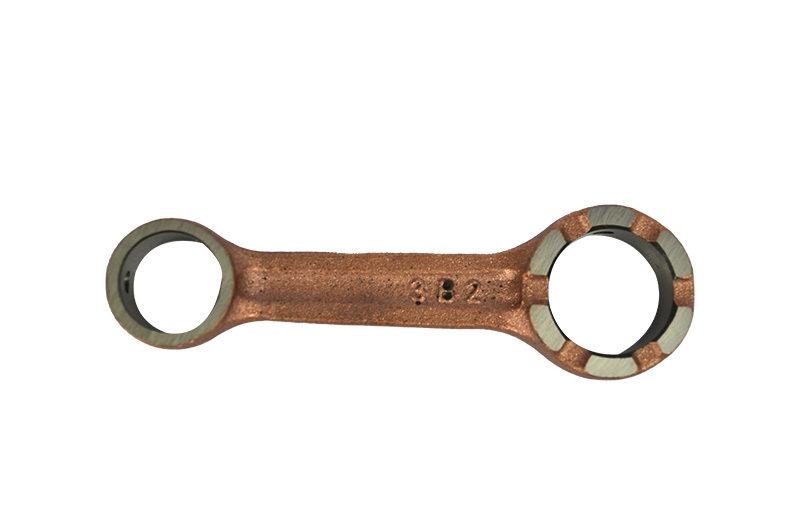

I6 | Connecting Rod | I18 | Piston Ring Assy |

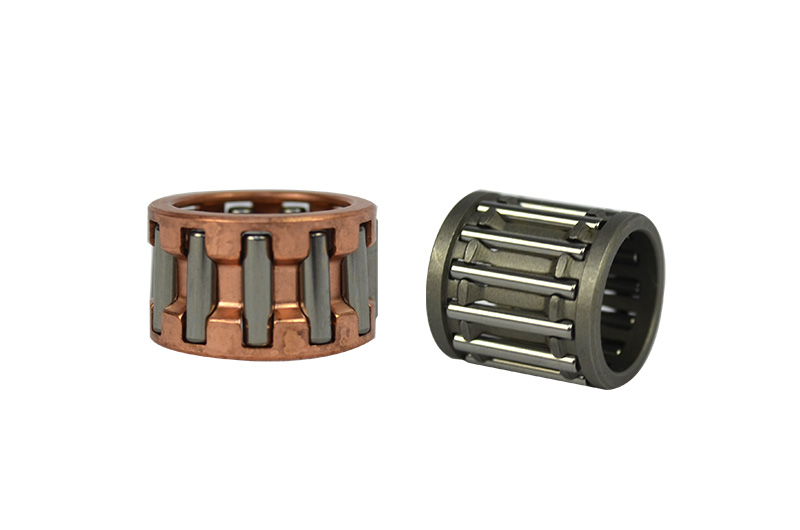

I7 | Needle Bearing 17X23X13.8 | I19 | Oil Seal 20X40X7 |
I8 | Block, Swing B | I20 | Oil Seal 12.1X28X5 |
I9 | Fixed Washer, Crankshaft | I21 | Gasket, Oil Seal Casing |
I10 | Oil Seal 25X47X7.5 | I22 | Casing, Oil Seal |
I11 | Block, Swing C | I23 | Washer 6 |
I12 | Jam, Swing Block | I24 | Bolt M6X20 |
I13 | Block, Swing D | I25 | Washer, Piston |

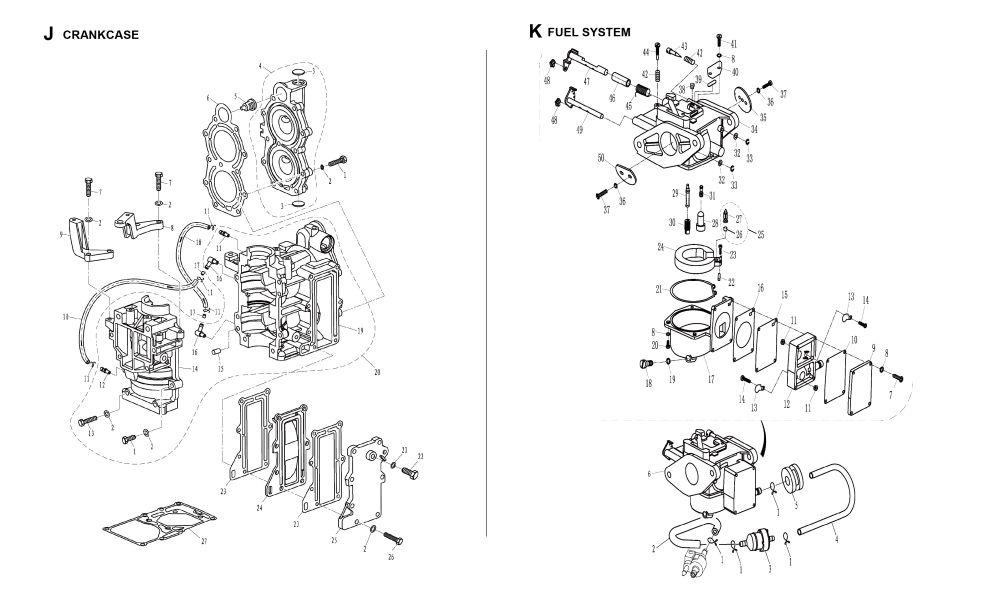

CODE | PART NAME | CODE | PART NAME |
J1 | Bolt M6X30 | J15 | Pin 6X12 |
J2 | Washer 6 | J16 | Pipe, Joint |
J3 | Plug, Cylinder Head | J17 | Check Valve Assy |
J4 | Cylinder Cover | J18 | Hose 4X8X230 |
J5 | Thermostat | J19 | Cylinder Case |
J6 | Gasket, Cylinder Head | J20 | Crankcase Assy |
J7 | Bolt M6X20 | J21 | Gasket, Screw Plug |
J8 | Left Bracket, Starter | J22 | Bolt M8X12 |
J9 | Right Bracket, Starter | J23 | Gasket, Exhaust Cover |
J10 | Hose 4X8X120 | J24 | Inner Cover, Exhaust |
J11 | Clip Spring | J25 | Outer Cover, Exhaust |
J12 | Pipe, Joint | J26 | Bolt M6X25 |
J13 | Bolt M6X50 | J27 | Gasket, Engine |
J14 | Crankcase | ||
CODE | PART NAME | CODE | PART NAME |
K1 | Clip Spring B | K26 | Spring, Needle Valve |
K2 | Hose 15X10X120 | K27 | Needle Valve |
K3 | Fuel Filter Assy | K28 | Rubber Cap |
K4 | Fixed Hose | K29 | Main Nozzle |
K5 | Absorber, Fuel Line | K30 | Jet, Main |

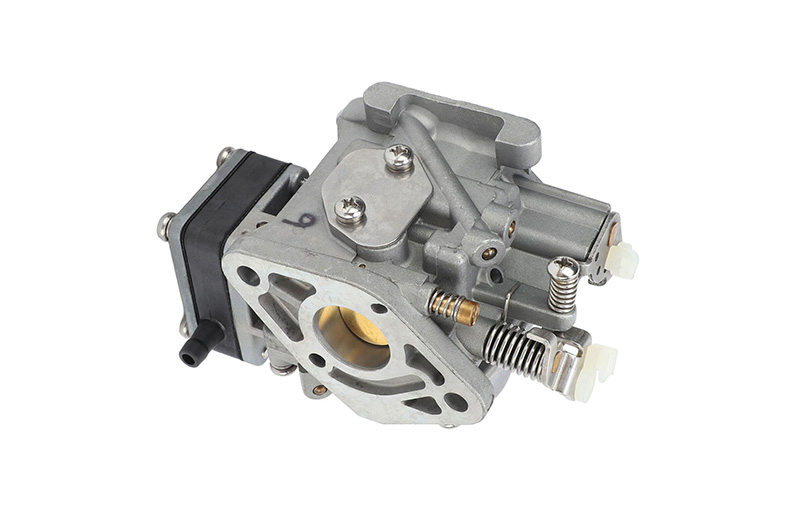

K6 | Carburetor Assy | K31 | Jet, Air Slow |
K7 | Screw M4X22 | K32 | Washer, Swing Shaft |
K8 | Washer,Spring 4 | K33 | Circlip 4 |
K9 | Cover, Fuel Pump | K34 | Body, Carburetor |
K10 | Gasket,Fuel Pump Cover | K35 | Damper, Throttle |
K11 | Nut M3 | K36 | Washer, Spring 3 |
K12 | Cover, Fuel Pump | K37 | Screw M3X5 |
K13 | Plate, Check Valve | K38 | Jam |
K14 | Screw, Valve | K39 | Rubber Plate |
K15 | Diaphragm, Fuel Pump | K40 | Plate |
K16 | Gasket,Fuel Pump Cover | K41 | Screw M4X10 |
K17 | Float Chamber | K42 | Adjusting Spring |
K18 | Bolt, Drain | K43 | Screw, Air Adjusting |
K19 | Gasket, Drain Bolt | K44 | Stop Screw |
K20 | Screw M4X14 | K45 | Spring, Swing Link |
K21 | Gasket, Float Chamber | K46 | Bush, Swing Link |
K22 | Pin, Float | K47 | Swing Link Assy, Throttle |
K23 | Screw M4X6 | K48 | Joint, Throttle Link Rod |
K24 | Float | K49 | Rocker Assy, Swing Link |
K25 | Needle Valve Assy | K50 | Baffle Plate, Choke |

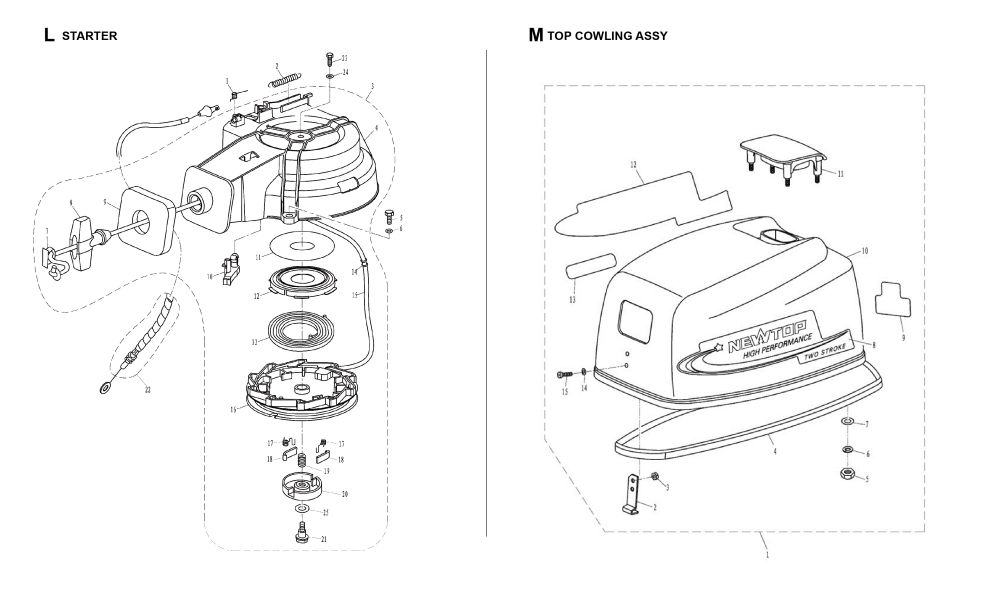

CODE | PART NAME | CODE | PART NAME |
L1 | Spring, Detent | L14 | Bush, Start Rope |
L2 | Spring, Detent | L15 | Start Rope 4X1.62 |
L3 | Starter Assy | L16 | Wheel, Start-Up |
L4 | Cover Assy, Starter | L17 | Spring, Pawl |
L5 | Bolt M6X20 | L18 | Pawl, Drive |
L6 | Washer 6 | L19 | Spring, Plate |
L7 | Handle Cover, Starter | L20 | Plate, Start Wheel |
L8 | Starter Handle | L21 | Screw, Plate |
L9 | Seal, Frothy Rubber | L22 | Detent Cable Assy |
L10 | Detent | L23 | Bolt M5X8 |
L11 | Washer, Thrust | L24 | Big Washer 5 |
L12 | Base, Volute Spring | L25 | Nylon Washer, Shift Rod |
L13 | Spring, Volute | ||
CODE | PART NAME | CODE | PART NAME |
M1 | Top Cowling Assy | M9 | 8Hp Decal |
M2 | Hook, Locking | M9 | 6Hp Decal |
M3 | Lock Nut M5 | M12 | Decal, Top Cowling |
M4 | Seal, Rubber | M13 | Mark, Gear Shift |
M5 | Nut M6 | M10 | Top Cowling |
M6 | Washer, Spring 6 | M11 | Cover, Top Cowling |
M7 | Washer 6 | M14 | Washer 5 |
M8 | Decal, Top Cowling | M15 | Screw M5X12 |
M9 | 9.8Hp Decal | ||

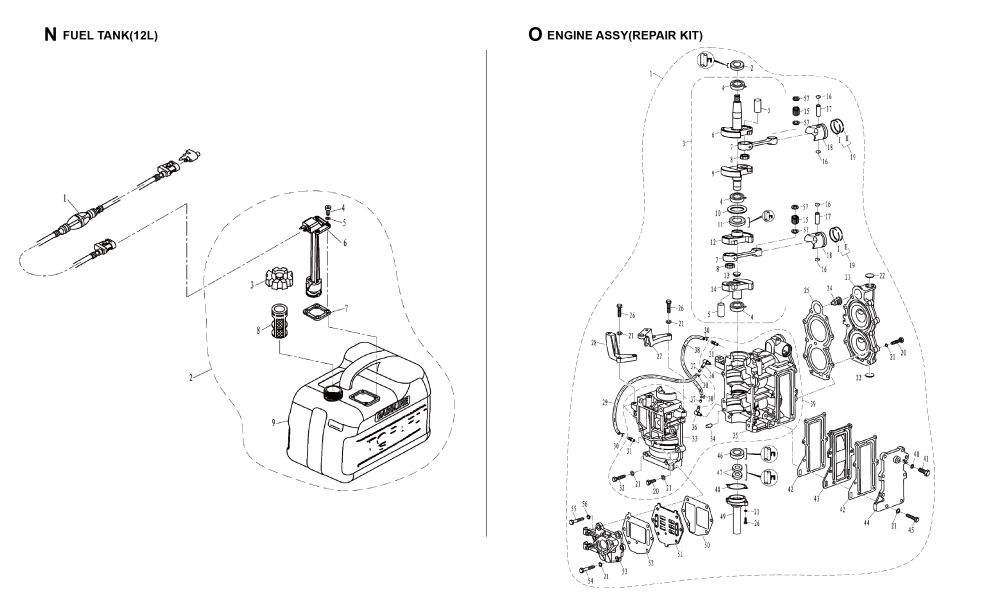

CODE | PART NAME | CODE | PART NAME |
N1 | Fuel Line Assy | N5 | Washer 5 |
N2 | Portable Fuel Tank Assy 12L | N6 | Oleometer Assy |
N3 | Fuel Tank Cap Assy | N7 | Gasket |
N8 | Filter, Fuel Tank | N9 | Body, Fuel Tank |
N4 | Screw M5X18 | ||
CODE | PART NAME | CODE | PART NAME |
O1 | Engine Assy | O31 | Pipe, Joint |
O2 | Oil Seal 20X35X7 | O32 | Bolt M6X50 |
O3 | Crankshaft Assy | O33 | Crankcase |
O4 | Bearing 6204 With Pin | O34 | Pin 6X12 |
O5 | Pin, Crankshaft | O35 | Cylinder Case |
O6 | Block, Swing A | O36 | Pipe, Joint |
O7 | Connecting Rod | O37 | Check Valve Assy |
O8 | Needle Bearing 17X23X13.8 | O38 | Hose 4X8X230 |
O9 | Block, Swing B | O39 | Crankcase Assy |
O10 | Fixed Washer, Crankshaft | O40 | Gasket, Screw Plug |
O11 | Oil Seal 25X47X7.5 | O41 | Bolt M8X12 |
O12 | Block, Swing C | O42 | Gasket, Exhaust Cover |
O13 | Jam, Swing Block | O43 | Inner Cover, Exhaust |
O14 | Block, Swing D | O44 | Outer Cover, Exhaust |
O15 | Needle Bearing 2X13.8 | O45 | Bolt M6X25 |
O16 | Circlip 14 | O46 | Oil Seal 20X40X7 |
O17 | Pin, Piston | O47 | Oil Seal 12.1X28X5 |
O18 | Piston | O48 | Gasket, Oil Seal Casing |
O19 | Piston Ring Assy | O49 | Casing, Oil Seal |
O20 | Bolt M6X30 | O50 | Gasket B, Intake Valve |
O21 | Washer 6 | O51 | Intake Valve Assy |
O22 | Plug, Cylinder Head | O52 | Gasket A, Intake Valve |
O23 | Cylinder Cover | O53 | Manifold, Intake |
O24 | Thermostat | O54 | Bolt M6X75 |
O25 | Gasket, Cylinder Head | O55 | Bolt M8X80 |
O26 | Bolt M6X20 | O56 | Wahser 8 |
O27 | Left Bracket, Starter | O57 | Washer, Piston |
O28 | Right Bracket, Starter | ||
O29 | Hose 4X8X120 | ||
O30 | Clip Spring | ||

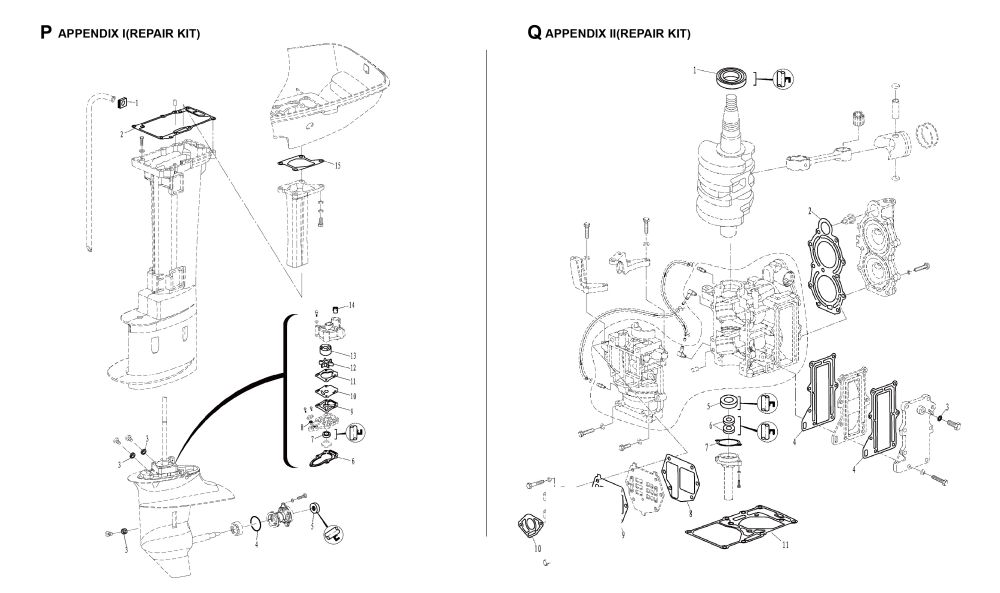

CODE | PART NAME | CODE | PART NAME |

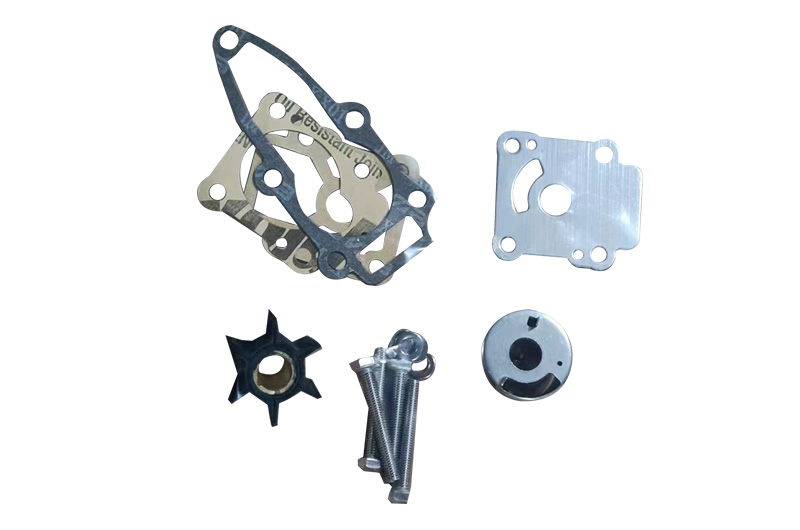

P1 | I-Shaped Rubber Seal | P9 | Gasket, Outer Plate |
P2 | Gasket, Upper Casing | P10 | Outer Plate |
P3 | Gasket, Screw Plug | P11 | Gasket, Outer Plate |
P4 | O-Ring | P12 | Impeller Assy |
P5 | Oil Seal 15X28X10 | P13 | Insert Cover, Water Pump |
P6 | Gasket, Water Pump Base | P14 | Bush, Water Tube |
P7 | Oil Seal 12.1X24X8 | P15 | Gasket, Exhaust Pipe |
P8 | O-Ring 4.9X3.5 | ||

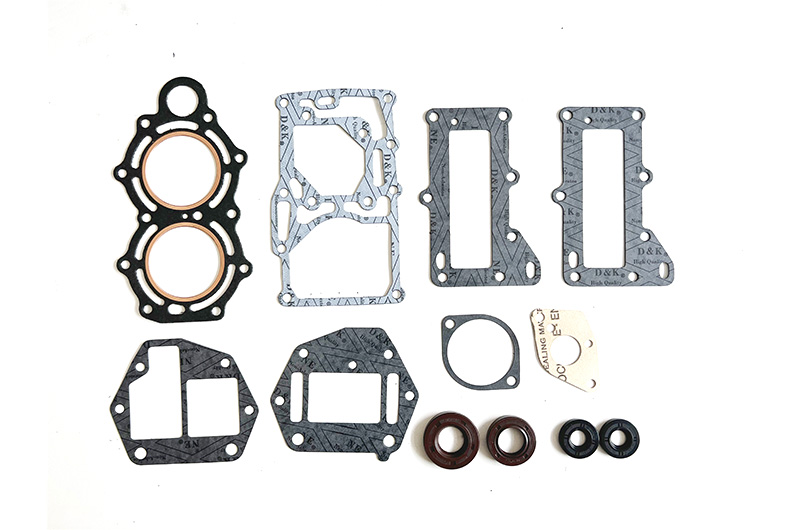

CODE | PART NAME | CODE | PART NAME |
Q1 | Oil Seal 20X35X7 | Q7 | Gasket, Oil Seal Casing |
Q2 | Gasket, Cylinder Head | Q8 | Gasket B, Intake Valve |
Q3 | Gasket, Screw Plug | Q9 | Gasket A, Intake Valve |
Q4 | Gasket, Exhaust Cover | Q10 | Gasket, Carburetor |
Q5 | Oil Seal 20X40X7 | Q11 | Gasket, Engine |
Q6 | Oil Seal 12.1X28X5 |
Please provide the model type of your machine in your inquiry, and mention the keywords like chainsaw parts, brush cutter parts, sprayer/mist duster parts, leaf blower parts, hedge trimmer parts, water pump parts, generator parts, engine parts, lawn mower parts, etc.
CRAFTOP CANADA Ltd.
(corporation number: 1075157-0)
245 Fairview Mall Drive, Suite 438,
Toronto, ON, M2J 4T1, Canada
+1 905-302-0558
