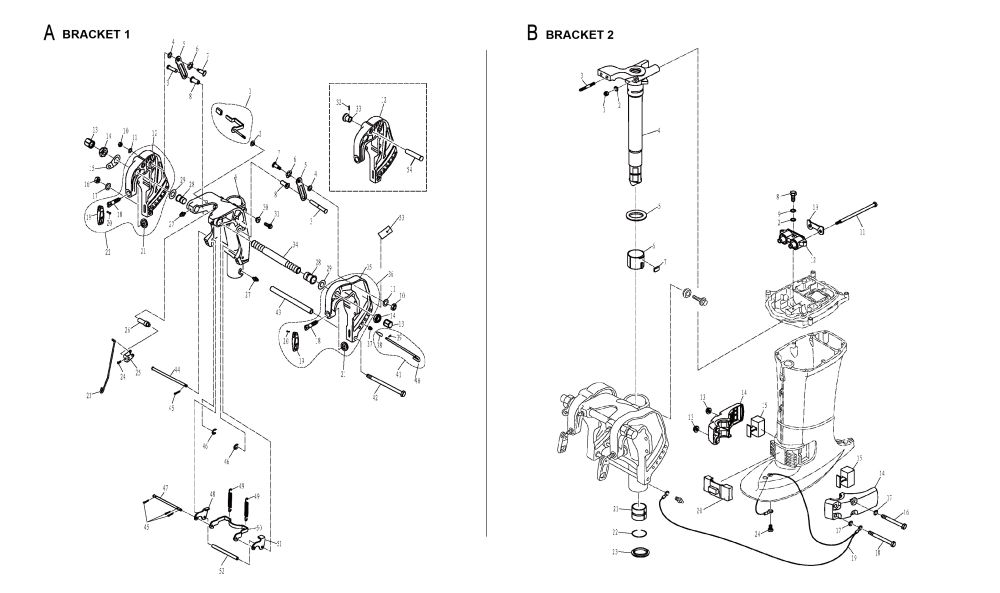

CODE | PART NAME | CODE | PART NAME |
A1 | Tilt Clamp Handle Assy | A28 | Bush, Nylon |
A2 | Washer, Locked Handle | A29 | Washer |
A3 | Pin, Detent | A30 | Seal, Lock Bolt |
A4 | Washer, Nylon | A31 | Bolt M8X20 |
A5 | Plate, Tilt Stopper | A32 | Pin 3X20 |
A6 | Wave Washer | A33 | Limiting Handle, Tilt |
A7 | Screw, Flat Hexagon | A34 | Double-Edged Tube |
A8 | Bush, Nylon | A35 | Left Bracket Clamp |
A9 | Bracket, Rotary L | A36 | Left Bracket Clamp Assy |
A9 | Bracket, Rotary | A37 | Conical Spring |
A10 | Lock Nut M8 | A38 | Bracket, Anti-Off |
A11 | Thick Washer 8 | A39 | Pin 3X8 |
A12 | Right Bracket, Clamp | A40 | Limitative Rod, Tilt Lock |
A13 | Plastic Nut | A41 | Limitative Rod, Tilt Lock |
A14 | Nut, Self-Locking | A42 | Bolt M8X255 |
A15 | Plate, Two Hole | A43 | Tube, Bolt |
A16 | Nut M8 | A44 | Locking Bracket L |
A17 | Washer, Spring 8 | A45 | Cotter Pin 2X12 |
A18 | Screw, Clamp | A46 | Circlip 9 |
A19 | Handle, Clamp | A47 | Outer Bracket S |
A20 | Rivet, Clamp Handle | A48 | Out Bracket B, Tilt Lock |
A21 | Clamp Plate | A49 | Spring, Tension |
A22 | Right Clamp Bracket Assy | A50 | Inner Bracket, Tilt Lock |
A23 | Link, Bracket | A51 | Out Bracket A, Tilt Lock |
A24 | Screw M5X6 | A52 | Sleeve |
A25 | Lever, Tilt Lock | A53 | Mark 6 |
A26 | Bush, Locked Handle | A54 | Limited Shaft, Tilt |
A27 | Nipple, Grease M6 | A55 | O-Ring 10.8X1.9 |
CODE | PART NAME | CODE | PART NAME |
B1 | Locknut M8X1 | B15 | Mount Damper |
B2 | Wahser 8 | B16 | Bolt M10X120 |
B3 | Bolt Stud | B17 | Washer 10 |
B4 | Bracket, Helm L | B18 | Bolt M10X80 |
B4 | Bracket, Helm S | B19 | Earth Wire |
B5 | Washer, Rotary Bracket | B20 | Damper, Front |
B6 | Bush, Rotary Bracket | B21 | Bush, Rotary Bracket |
B7 | Lock Plate Assy | B21 | Bush, Rotary Bracket |
B8 | Bolt M8X30 | B22 | O-Ring, |
B9 | Washer, Spring 8 | B22 | O-Ring |
B10 | Plate, Absorber | B23 | Washer, Rotary Bracket |
B11 | Long Bolt | B23 | Washer, Rotary Bracket |
B12 | Absorber Assy, Double Hole | B24 | Screw M6X12 |
B13 | Nut M10 | B25 | Nipple, Grease M6 |
B14 | Cover, Absorber | ||
CODE | PART NAME | CODE | PART NAME |

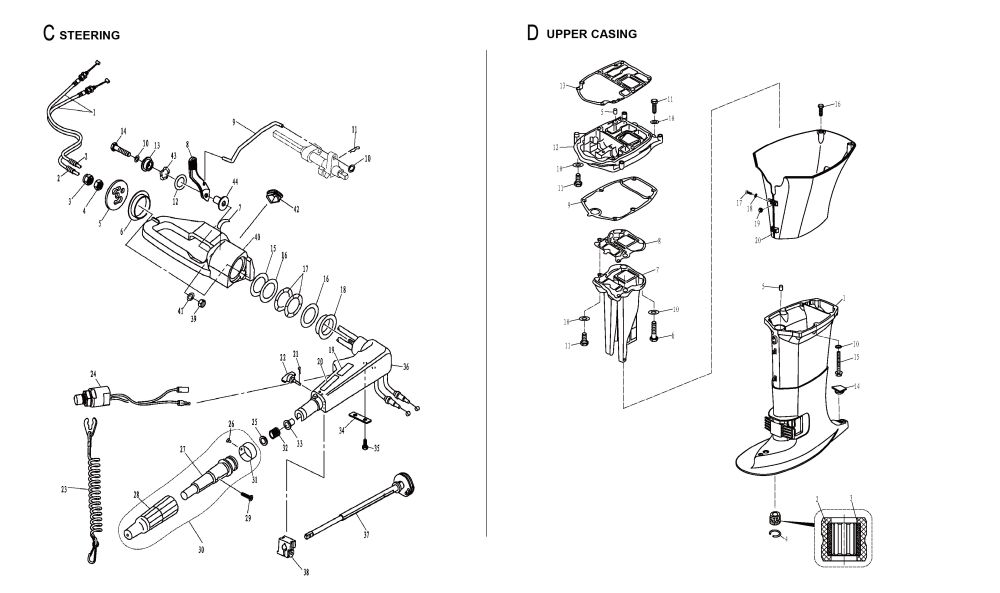

C1 | Throttle Cable Assy | C24 | Engine Stop Switch Assy |
C2 | Bellows | C25 | Washer 10 |
C3 | Lock Nut M10X1.25 | C26 | Rivet 2X5 |
C4 | Nut M10X1.25 | C27 | Grip, Tiller Handle |
C5 | Plate, Handle | C28 | Grip, Tiller Handle |
C6 | Bush, Handle | C29 | Screw M5X25 |
C7 | Mark 11 | C30 | Tiller Handle Assy |
C8 | Handle, Shift | C31 | Indicator, Throttle |
C9 | Shift Rod | C32 | Spring |
C10 | Washer 6 | C33 | Bush |
C11 | Spring 1.8 | C34 | Fixed Plated, Throttle |
C12 | Washer, Handle | C35 | Bolt M6X20 |
C13 | Spacer, Handle | C36 | Tiller Handle |
C14 | Bolt M6X50 | C37 | Throttle Lever Assy |
C15 | Washer, Nylon | C38 | Friction, Tiller Handle |
C16 | Wave Wahser | C39 | Nut M6 |
C17 | Wave Wahser | C40 | Bracket, Handle |
C18 | Bush, Handle | C41 | Washer 6 |
C21 | Cotter Pin 1.6X12 | C42 | Jacket, Handle Bracket |
C22 | Knob Assy, Friction Adjusting | C43 | Wave Washer |
C23 | Stoper, Hang Rope Assy | C44 | Tube, Flange |
CODE | PART NAME | CODE | PART NAME |
D1 | Upper Casing | D11 | Bolt M8X30 |
D1 | Upper Casing | D12 | Seat, Exhaust Manifold |
D2 | Rubber Bush | D13 | Gasket, Engine |
D3 | Bush, Drive Shaft | D14 | Jam, Lower Casing |
D4 | Circlip 30 | D15 | Bolt M8X80 |
D5 | Pin 6X12 | D16 | Bolt M6X16 |
D6 | Bolt M8X45 | D17 | Screw M6X25 |
D7 | Exhaust Manifold | D18 | Washer, Spring 6 |
D8 | Gasket, Exhaust Manifold | D19 | Nut M6 |
D9 | Gasket, Exhaust Seat | D20 | Cover, Upper Casing |
D10 | Wahser 8 | ||

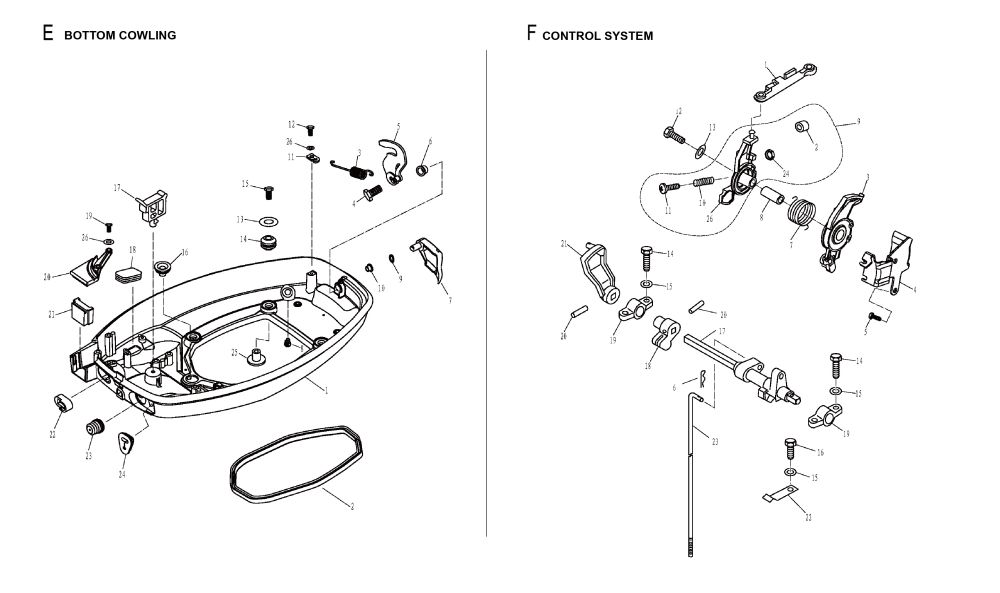

CODE | PART NAME | CODE | PART NAME |
E1 | Bottom Cowling | E14 | Damper |
E2 | Seal, Bottom Cowling | E15 | Bolt M6X30 |
E3 | Spring, Locked Block | E16 | Jacket, Shift Rod |
E4 | Bolt M6X12 | E17 | Square Clamp A |
E5 | Locking Hook Assy | E18 | Rubber Plug, Quadrate |
E6 | Bush B | E19 | Bolt M6X25 |
E7 | Locking Handle Assy | E20 | Cover, Bottom Cowling |
E8 | Nozzle, Plastic | E21 | Jam, Rubber |
E9 | Wave Washer | E22 | Spacer, Fuel Filter |
E10 | Bush A | E23 | Jacket, Bellows |
E11 | Bracket,Tension Spring | E24 | Jacket, Throttle Cable |
E12 | Bolt M6X20 | E25 | Bush, Damper |
E13 | Big Washer 6 | E26 | Washer 6 |
CODE | PART NAME | CODE | PART NAME |
F1 | Link, Pulser Coil | F14 | Bolt M6X25 |
F2 | Cover, Nut | F15 | Washer 6 |
F3 | Drive Pulley, Throttle | F16 | Bolt M6X16 |
F4 | Plate, Throttle Actuator | F17 | Lever Assy, Shift Rod |
F5 | Bolt M6X16 | F18 | Rocker, Detent |
F6 | Spring 1.8 | F19 | Bracket, Shift Rod |
F7 | Spring, Drive Wheel | F20 | Pin,Spring Bolt M6X20 |
F8 | Bush, Throttle Actuator | F21 | Block, Throttle |
F9 | Pulley, Throttle Actuator | F22 | Spring, Shift Lever |
F10 | Spring | F23 | Shift Rod |
F11 | Screw M6X40 | F23 | Shift Rod |
F12 | Bolt M8X45 | F19 | Nut M6 |
F13 | Washer, Throttle Actuator | F26 | Pulley, Throttle Actuator |

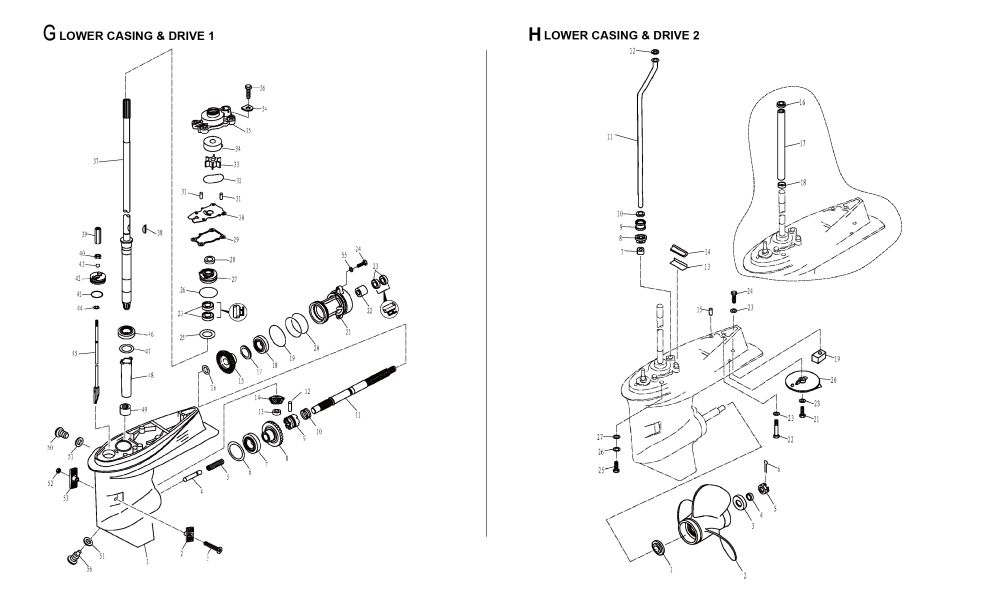

CODE | PART NAME | CODE | PART NAME |

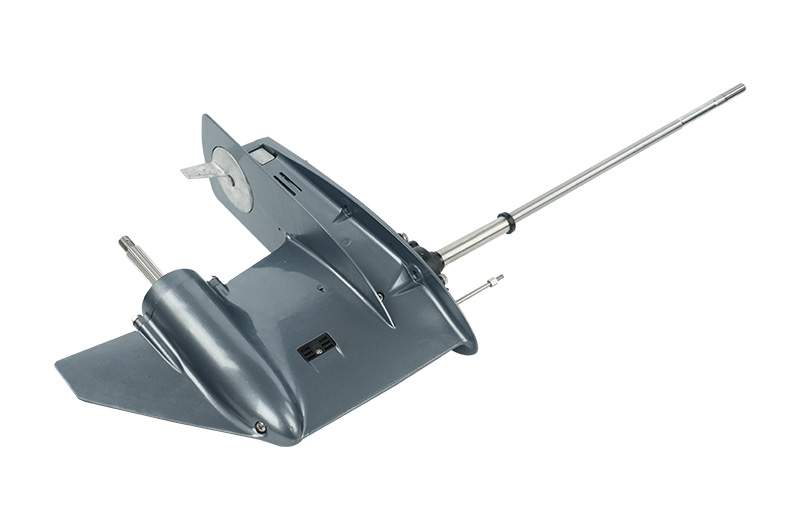

G1 | Lower Casing | G30 | Outer Plate |
G2 | Water Inlet A | G31 | Pin 4X10 |
G3 | Screw M5X28 | G32 | O-Ring |

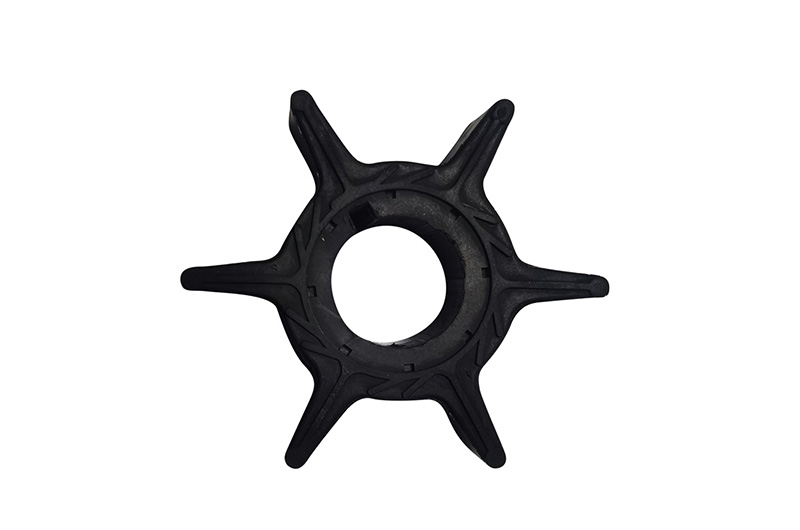

G4 | Plunger, Shift Rod | G33 | Impeller, Water Pump |
G5 | Spring, Clutch | G34 | Insert Cover, Water Pump |
G6 | Shim T:0.10Mm | G35 | Housing, Water Pump |
G6 | Shim T:0.20Mm | G36 | Bolt M8X30 |
G6 | Shim T:0.30Mm | G37 | Drive Shaft Assy L |
G6 | Shim T:0.40Mm | G37 | Drive Shaft Assy S |
G6 | Shim T:0.50Mm | G37 | Drive Shaft Assy X |
G7 | Roller Bearing | G38 | Woodruff Key |

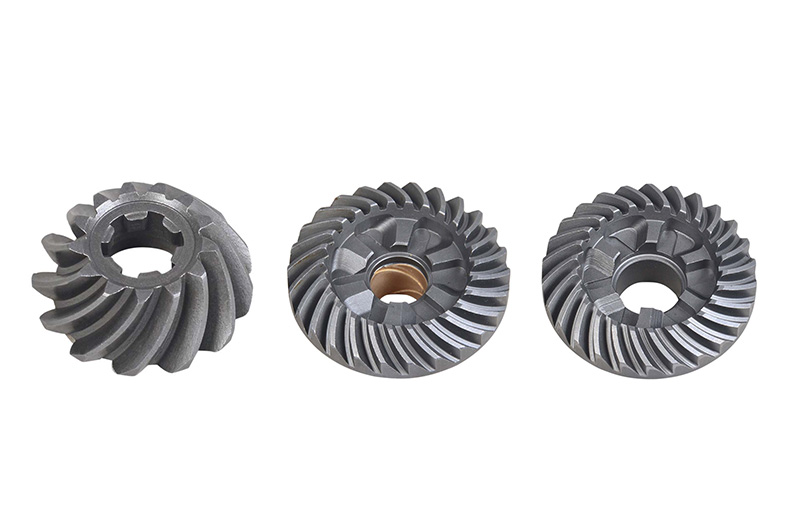

G8 | Forward Gear Assy | G39 | Nut, Plunger |
G9 | Clutch, Dog | G40 | Nut M6 |
G10 | Ring, Clutch | G41 | O-Ring |
G11 | Shaft, Propeller | G42 | Cover Plate, Shift Cam |
G12 | Pin, Clutch | G43 | O-Ring |
G13 | Nut, Pinion M12X1.25 | G44 | Washer 6 |
G14 | Pinion | G45 | Shift Cam Shaft Assy L |
G15 | Gear, Reverse | G45 | Shift Cam Shaft Assy S |
G16 | Washer, Reverse Gear | G46 | Roller Bearing 32005 |
G17 | Shim T:0.30Mm | G47 | Shim T:0.15Mm |
G17 | Shim T:0.40Mm | G47 | Shim T:0.18Mm |
G18 | Bearing 6007 P5C4 | G47 | Shim T:0.30Mm |
G19 | O-Ring A | G48 | Bush, Nylon |
G20 | O-Ring B | G49 | Needle Bearing 1416 |
G21 | Cover, Lower Casing | G50 | Screw Plug |
G22 | Needle Bearing 2220 | G51 | Gasket, Screw Plug |
G23 | Oil Seal 22X36X6 | G52 | Nut M5 |
G24 | Bolt M8X25 | G53 | Water Inlet B |
G25 | Big Washer | G54 | Wahser 8 |
G26 | O-Ring | G55 | Wahser 8 |
G27 | Casing A, Oil Seal | G56 | Bolt, Drain |
G28 | Cover, Oil Seal | ||
G29 | Gasket, Water Pump Base | ||
CODE | PART NAME | CODE | PART NAME |

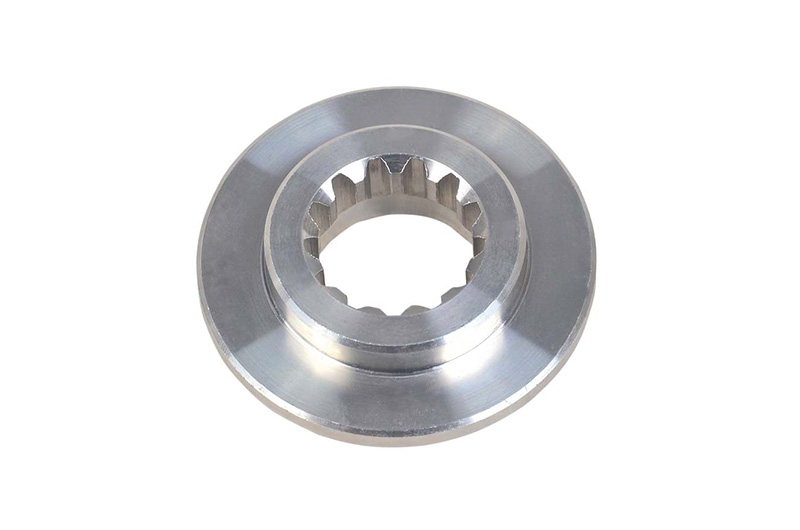

H1 | Spacer, Propeller | H14 | Water Seal |

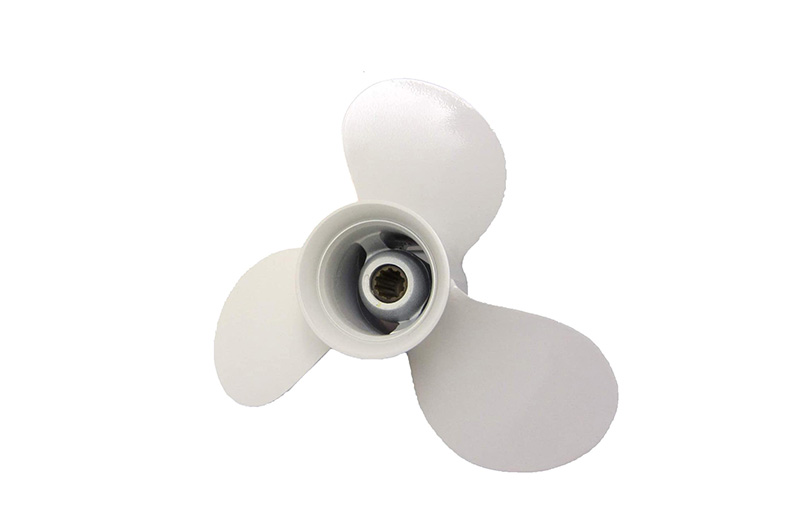

H2 | Propeller Assy 3-11 1/8″X13″ | H15 | Pin 6X12 |
H2 | Propeller Assy 3-11 3/8″X12″ | H16 | Seal B, Drive Shaft |
H2 | Propeller Assy 3-11 5/8″X11″ | H17 | Bush, Drive Shaft |
H3 | Bush A, Propeller | H17 | Bush, Drive Shaft |
H4 | Bush B, Propeller | H18 | Seal A, Drive Shaft |
H5 | Slotted Nut | H19 | Anode A |
H6 | Cotter Pin 3.2X25 | H20 | Course Tab |
H7 | Seal, Water Tube | H21 | Bolt M8X25 |
H8 | Bush, Water Tube | H22 | Bolt M8X65 |
H9 | Bush, Water Tube | H23 | Washer, Spring 8 |
H10 | Seal, Water Tube | H24 | Bolt M8X35 |
H11 | Water Tube L | H25 | Bolt M10X1.25X40 |
H11 | Water Tube S | H26 | Washer, Spring 10 |
H12 | Washer, Water Tube | H27 | Washer 10 |
H13 | Plate, Water Seal | ||
CODE | PART NAME | CODE | PART NAME |

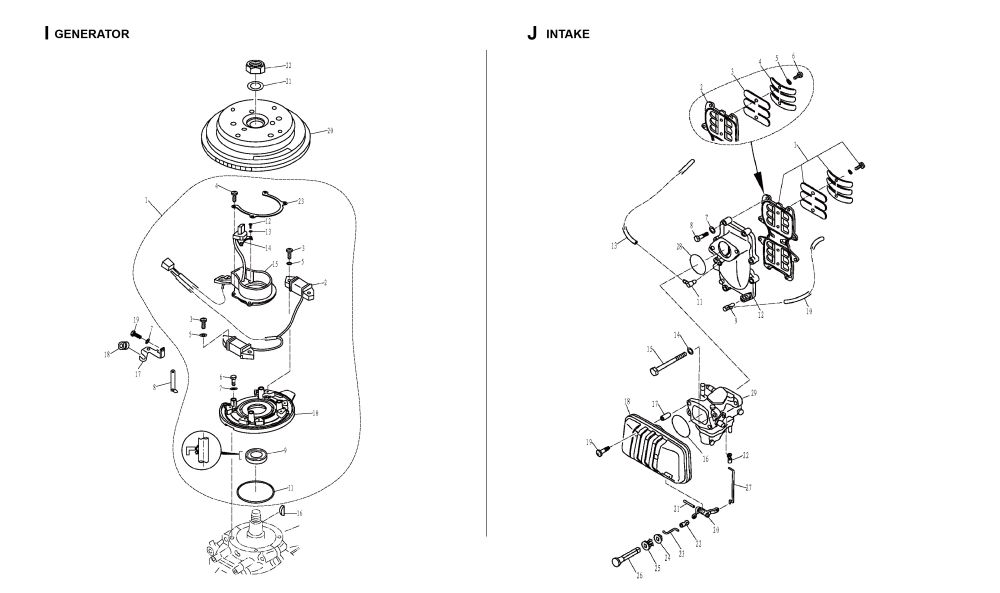

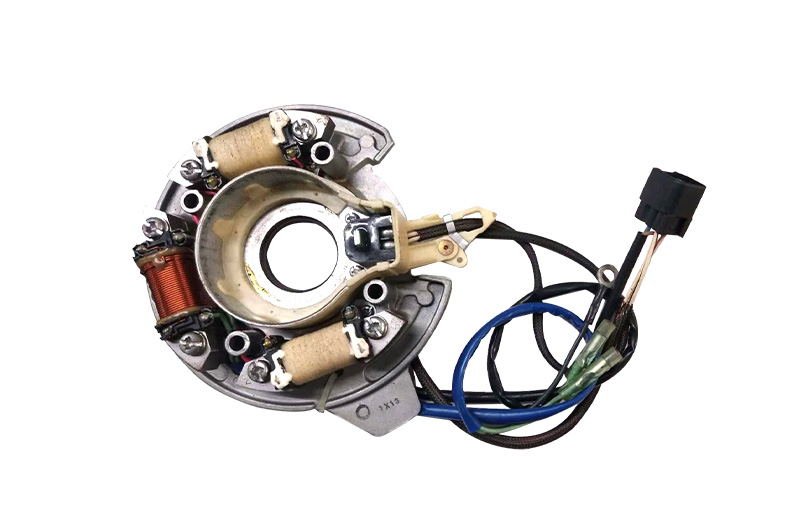

I1 | Stator Coil Assy | I13 | Washer 4 |

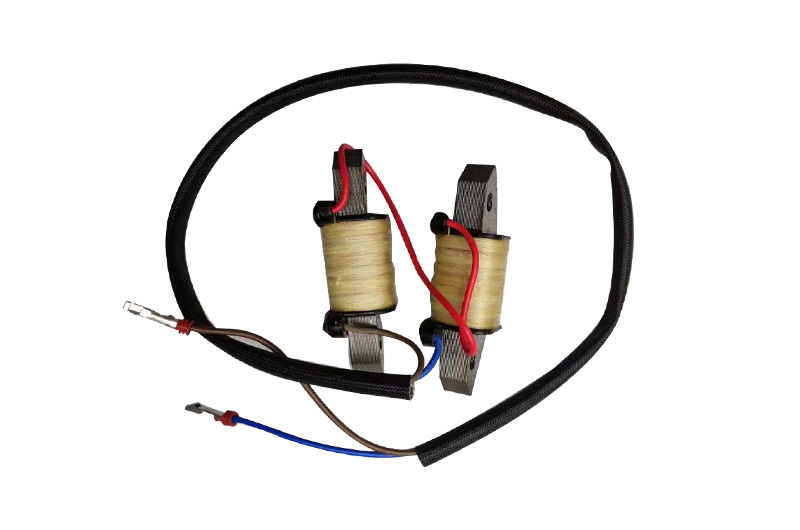

I2 | Charge Coil | I14 | Pulser Coil Assy |
I3 | Screw M6X30 | I15 | Bracket, Pulser Coil |
I4 | Screw M4X6 | I16 | Woodruff Key, Fly Wheel |
I5 | Washer, Spring 6 | I17 | Clamp |
I6 | Bolt M6X40 | I18 | Washer, Ringent |
I7 | Washer, Spring 6 | I19 | Bolt M6X16 |
I8 | Clamp, Nylon | I20 | Flywheel Assy |
I9 | Oil Seal 35X50X8 | I21 | Washer, Flywheel Nut |
I10 | Base, Stator Coil | I22 | Nut, Fly Wheel |
I11 | O-Ring, Stator Coil | I23 | Plate,Pulser Coil |
I12 | Screw M4X8 | ||
CODE | PART NAME | CODE | PART NAME |
J1 | Intake Valve Assy | J16 | O-Ring |
J2 | Intake Valve Seal Seat | J17 | Bush, Intake Silencer |
J3 | Plate, Intake Valve | J18 | Intake Silencer Assy |
J4 | Limitative Plate, Valve | J19 | Screw M6X40 |
J5 | Washer, Spring 5 | J20 | Swing Link, Choke |
J6 | Screw M5X10 | J21 | Pin 4X30 |
J7 | Washer 6 | J22 | Joint, Throttle Actuator |
J8 | Bolt M6X35 | J23 | Linker A, Choke |
J9 | Nipple Assy A | J24 | Rubber Collar, Choke |
J10 | Hose C 7X2.5X245 | J25 | Bush, Choke |
J11 | Nipple Assy B | J26 | Handle, Choke |
J12 | Manifold, Intake | J27 | Linker B, Choke |
J13 | Hose 7X2.5X285 | J28 | O-Ring |

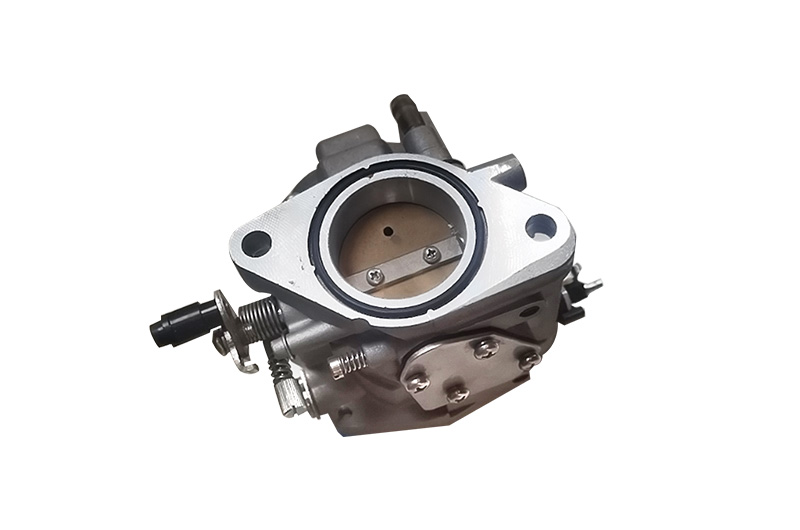

J14 | Wahser 8 | J29 | Carburetor Assy |
J15 | Bolt M8X100 | ||

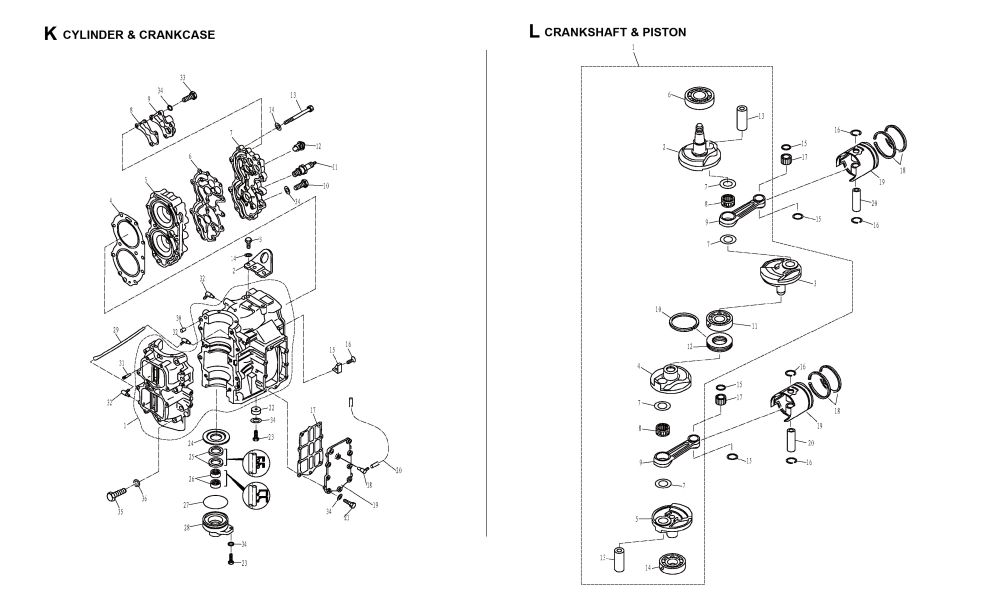

CODE | PART NAME | CODE | PART NAME |
K1 | Crankcase Assy | K19 | Cover, Exhaust |
K2 | Pothook, Engine | K20 | Hose 5X10X400 |
K3 | Bolt M8X20 | K21 | Bolt M6X25 |

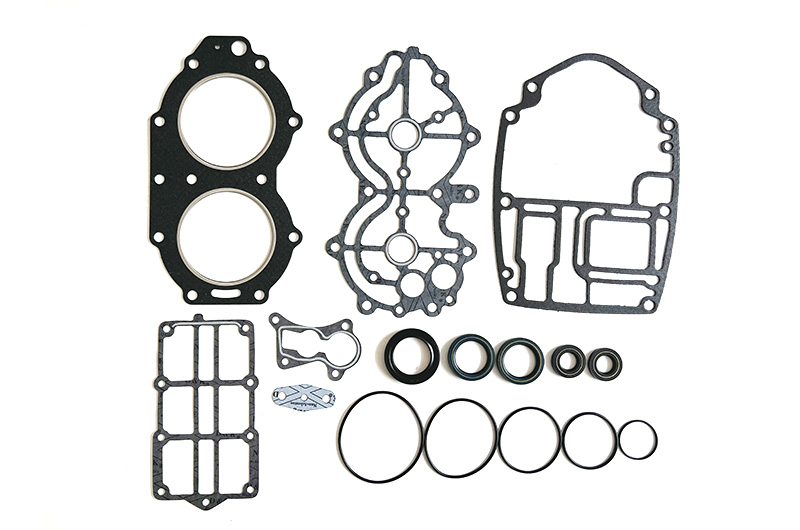

K4 | Gasket, Cylinder Head | K22 | Anode A, Crankcase |
K5 | Cylinder Cover | K23 | Bolt M6X20 |
K6 | Gasket, Cylinder Cover | K24 | Fixed Washer, Crankshaft |
K7 | Outer Cover, Cylinder | K25 | Oil Seal A 30X42X6 |
K8 | Gasket, Thermostat | K26 | Oil Seal 16X30X6 |
K9 | Cover, Thermostat | K27 | O-Ring |
K10 | Bolt M6X25 | K28 | Casing, Oil Seal |
K11 | Spark Plug Bpr7Hs | K29 | Hose B 2.5X7X215 |
K12 | Thermostat | K30 | Pin 8X12 |
K13 | Bolt M8X70 | K31 | Nozzle, Water |
K14 | Wahser 8 | K32 | Nipple Assy B |

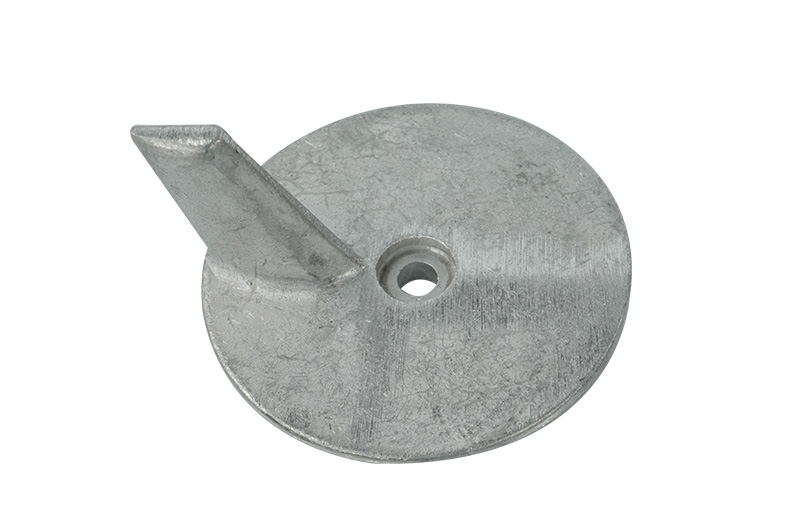

K15 | Anode B, Crankcase | K33 | Bolt M6X35 |
K16 | Screw M6X25 | K34 | Washer 6 |
K17 | Gasket, Exhaust Cover | K35 | Bolt M8X1.25X55 |
K18 | Nozzle Assy | K36 | Washer 10 |
CODE | PART NAME | CODE | PART NAME |
L1 | Crankshaft Rod Assy | L11 | Roller Bearing |
L2 | Block, Swing A | L12 | Seal, Retainer |
L3 | Block, Swing B | L13 | Pin, Crankshaft |
L4 | Block, Swing C | L14 | Ball Bearing |
L5 | Block, Swing D | L15 | Washer, Piston |
L6 | Ball Bearing | L16 | Circlip |
L7 | Thrust Washer | L17 | Needle Bearing 2.5X20.8 |
L8 | Needle Bearing | L18 | Piston Ring Assy |

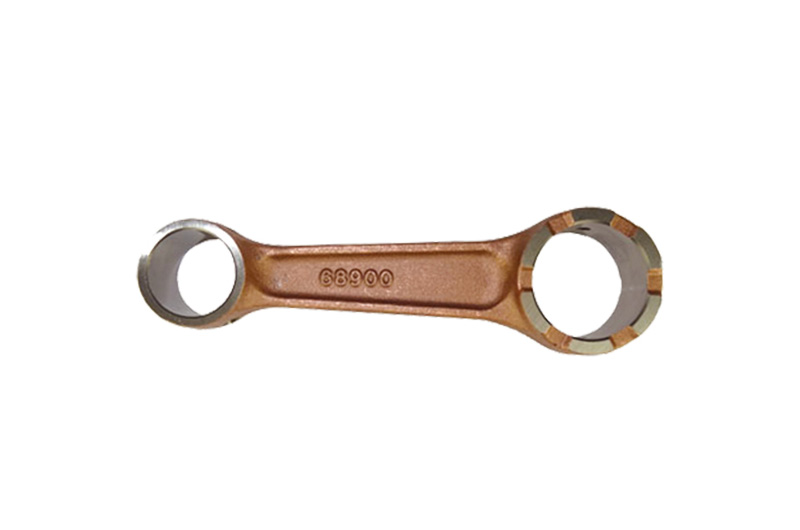

L9 | Connecting Rod | L19 | Piston |
L10 | Circlip | L20 | Pin, Piston |

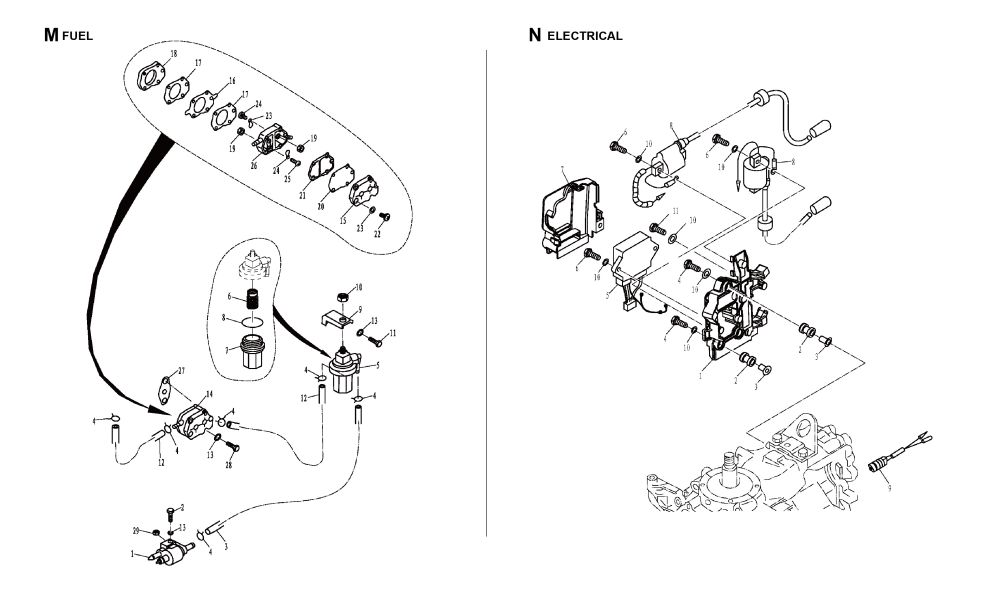

CODE | PART NAME | CODE | PART NAME |
M1 | Fuel Fitting Assy | M16 | Diapwagm, Lower Cover |
M2 | Bolt M6X30 | M17 | Seal, Lower Cover |
M3 | Hose 10X 5X550 | M18 | Lower Cover, Fuel Pump |
M4 | Clip Spring B | M19 | Nut M3 |

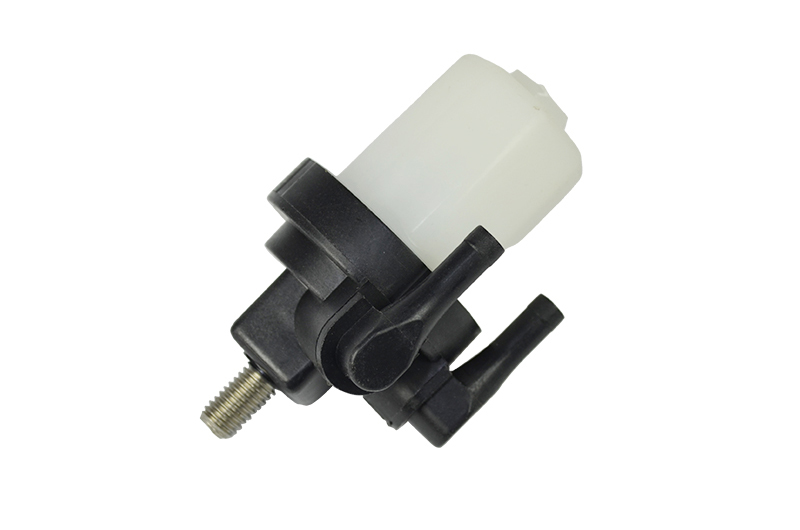

M5 | Filter Cup Assy | M20 | Diaphragm, Upper Cover |
M6 | Element, Filter | M21 | Seal, Upper Cover |
M7 | Cup, Filter | M22 | Screw M5X30 |
M8 | O-Ring 32.5X1.8 | M23 | Washer, Spring 5 |
M9 | Bracket, Filter Cup | M24 | Plate, Check Valve |
M10 | Nut M8 | M25 | Screw, Valve |
M11 | Bolt M6X14 | M26 | Cover, Fuel Pump |
M12 | Hose 5X10X170 | M27 | Gasket, Fuel Pump |
M13 | Washer 6 | M28 | Bolt M6X45 |
M14 | Fuel Pump Assy | M29 | Nut M6 |
M15 | Upper Cover, Fuel Pump | ||
CODE | PART NAME | CODE | PART NAME |
N1 | Bracket, Ignition Coil | N7 | Bracket Cover, Ingnition Coil |

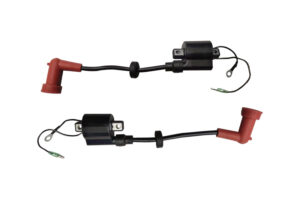

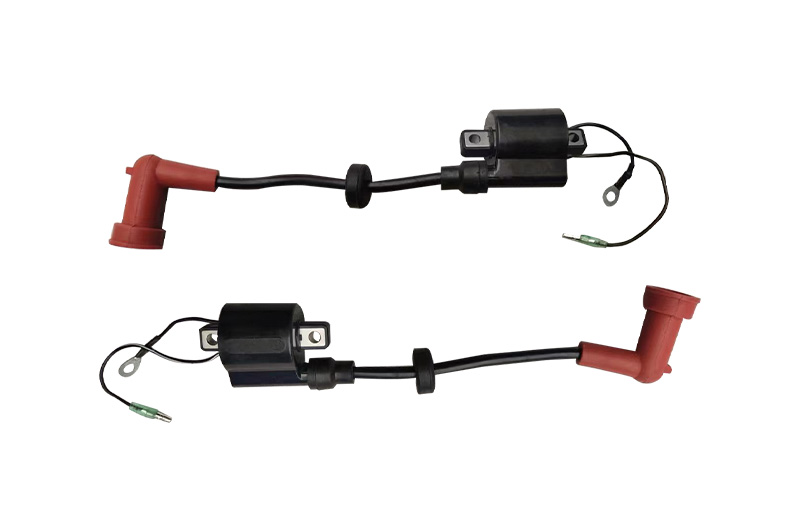

N2 | Damper, Ignition Coil | N8 | Ignition Coil Assy A |
N3 | Bush, Absorber | N8 | Ignition Coil Assy B |
N4 | Bolt M6X30 | N9 | Thermosensor Assy |

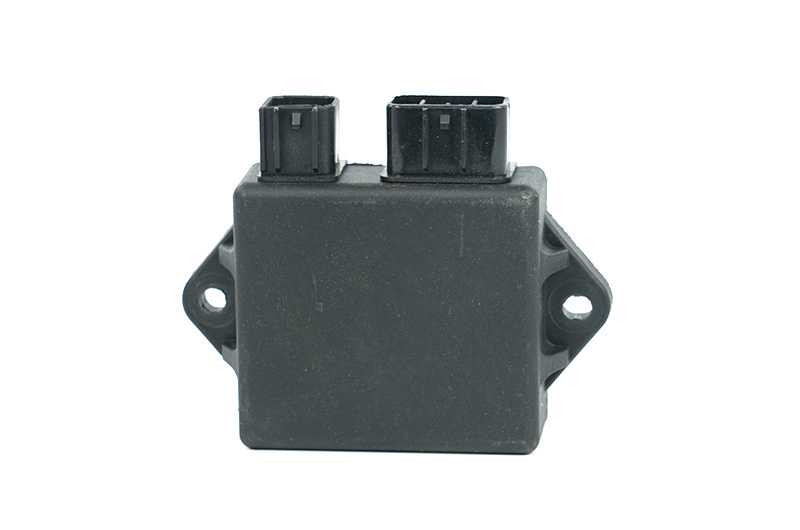

N5 | Cdi Unit Assy | N10 | Washer 6 |
N6 | Bolt M6X25 | N11 | Bolt M6X12 |

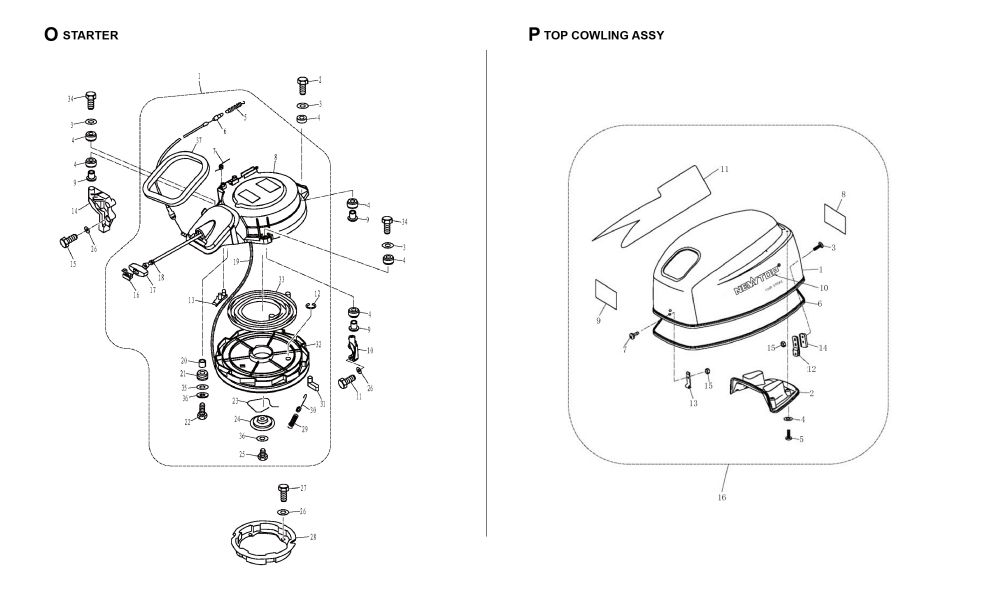

CODE | PART NAME | CODE | PART NAME |
O1 | Starter Assy | O20 | Bush, Pulley |
O2 | Bolt M8X25 | O21 | Pulley, Start Wheel |
O3 | Wahser 8 | O22 | Bolt M6X25 |
O4 | Damper, Starter | O23 | Spring, Start Wheel |
O5 | Spring, Detent | O24 | Plate, Start Wheel |
O6 | Detent Cable Assy | O25 | Bolt M6X14 |
O7 | Spring, Detent | O26 | Washer 6 |
O8 | Cover Assy, Starter | O27 | Bolt M6X12 |
O9 | Bush, Start Wheel | O28 | Pulley, Starter |
O10 | Left Bracket, Starter | O29 | Spring, Pawl |
O11 | Bolt M6X30 | O30 | Link, Pawl |
O12 | Circlip 8 | O31 | Pawl, Drive |
O13 | Detent | O32 | Wheel, Start-Up |
O14 | Right Bracket, Starter | O33 | Spring, Volute |
O15 | Bolt M6X30 | O34 | Bolt M8X35 |
O16 | Handle Cover, Starter | O35 | Big Washer 6 |
O17 | Starter Handle | O36 | Washer, Spring 6 |
O18 | Damper, Handle | O37 | Seal, Frothy Rubber |
O19 | Start Rope 4X1.78 | ||
CODE | PART NAME | CODE | PART NAME |

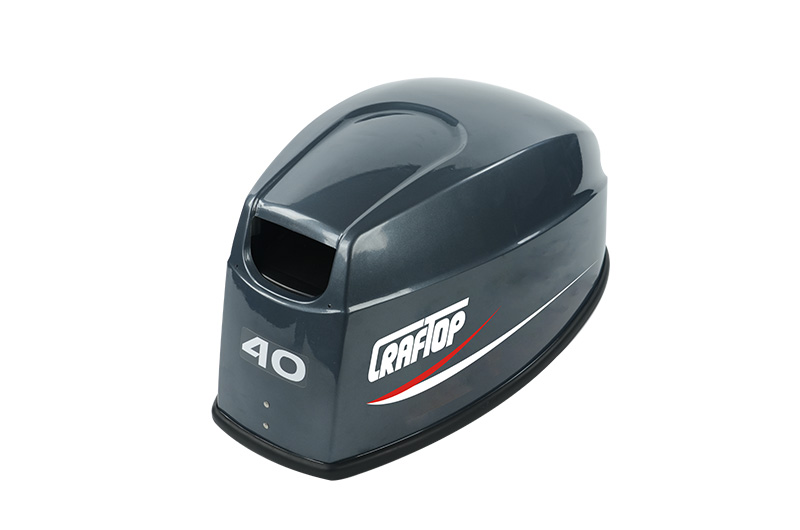

P1 | Top Cowling | P10 | Decal, Top Cowling |
P2 | Cover, Top Cowling Muffle | P11 | Decal, Top Cowling |
P3 | Screw M6X10 | P12 | Back Pothook Assy |
P4 | Gasket, Rubber | P13 | Front Hook |
P5 | Screw 4.8X16 | P14 | Washer, Pothook |
P6 | Rubber Seal, Top Cowling | P15 | Locknut M6 |
P7 | Screw M6X25 | P16 | Top Cowling Assy |
P8 | 40Hp Decal | P17 | Cushion, Back Pothook |

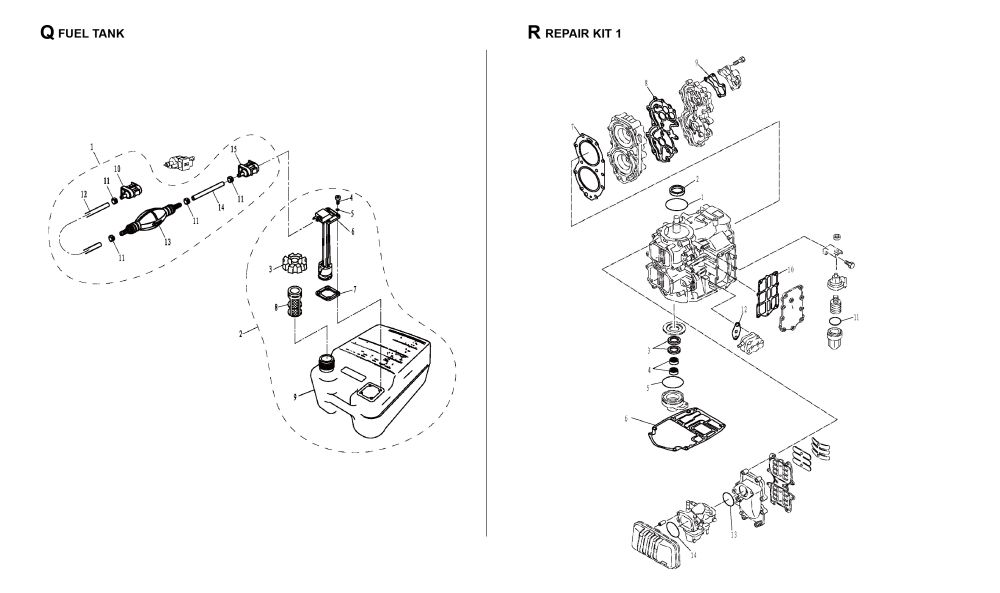

CODE | PART NAME | CODE | PART NAME |
Q1 | Fuel Line Assy | Q9 | Body, Fuel Tank |
Q2 | Portable Fuel Tank Assy 24L | Q10 | Fuel Fitting Assy |
Q3 | Fuel Tank Cap Assy | Q11 | Clamp B |
Q4 | Screw M5X16 | Q12 | Hose A 10X6X2080 |
Q5 | Washer 5 | Q13 | Primer Bulb Assy |
Q6 | Oleometer Assy | Q14 | Hose B 10X6X850 |
Q7 | Gasket | Q15 | Fuel Fitting Assy |
Q8 | Filter, Fuel Tank | ||
CODE | PART NAME | CODE | PART NAME |
R1 | O-Ring, Stator Coil | R8 | Gasket, Cylinder Cover |
R2 | Oil Seal 35X50X8 | R9 | Gasket, Thermostat |
R3 | Oil Seal A 30X42X6 | R10 | Gasket, Exhaust Cover |
R4 | Oil Seal 16X30X6 | R11 | O-Ring 32.5X1.8 |
R5 | O-Ring | R12 | Gasket, Fuel Pump |
R6 | Gasket, Engine | R13 | O-Ring |
R7 | Gasket, Cylinder Head | R14 | O-Ring |

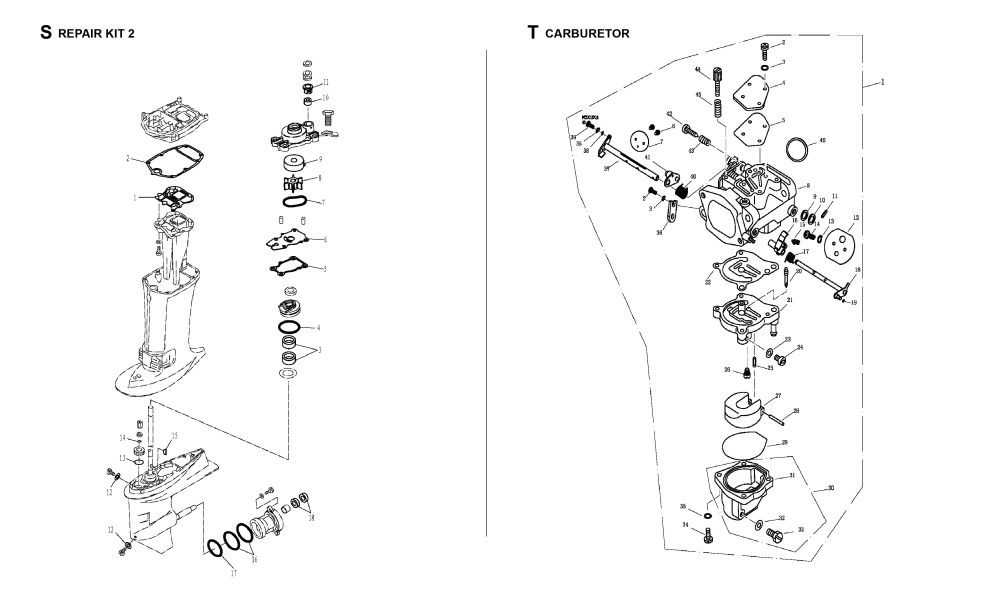

CODE | PART NAME | CODE | PART NAME |
S1 | Gasket, Exhaust Manifold | S10 | Seal, Water Tube |
S2 | Gasket, Exhaust Seat | S11 | Bush, Water Tube |
S3 | Oil Seal 22X36X6 | S12 | Gasket, Screw Plug |
S4 | O-Ring | S13 | O-Ring |
S5 | Gasket, Water Pump Base | S14 | O-Ring |
S6 | Outer Plate | S15 | Woodruff Key |
S7 | O-Ring | S16 | O-Ring B |
S8 | Impeller, Water Pump | S17 | O-Ring A |
S9 | Insert Cover, Water Pump | S18 | Oil Seal 22X36X6 |
CODE | PART NAME | CODE | PART NAME |
T1 | Carburetor Assy | T24 | Jet, Main |
T2 | GB/T818-M4 | T25 | Needle Valve |
T3 | Washer, Spring 4 | T26 | Screw, Jet |
T4 | Plate | T27 | Float |
T5 | Gasket | T28 | Pin, Float |
T6 | Screw M3X6 | T29 | Gasket, Float Chamber |
T7 | Damper, Throttle | T30 | Float Chamber Assy |
T8 | Body A, Carburetor | T31 | Float Chamber |
T9 | Washer, Swing Shaft | T32 | Gasket, Drain Bolt |
T10 | Washer, Swing Shaft | T33 | Bolt, Drain |
T11 | Pin 3X12 | T34 | Screw M5X25 |
T12 | Baffle Plate, Choke | T35 | Washer, Spring 5 |
T13 | Washer, Spring 3 | T36 | Plate, Swing Shaft |
T14 | Screw M3X6 | T37 | Swing Link A, Throttle |
T15 | Joint, Throttle Link Rod | T38 | Washer, Swing Shaft |
T16 | Bush, Choke | T39 | Screw, Swing Link |
T17 | Spring, Swing Link | T40 | Spring, Swing Link |
T18 | Swing Link, Choke | T41 | Swing Link B, Throttle |
T19 | O-Ring | T42 | Screw, Air Adjusting |
T20 | Jet, Air Slow | T43 | Spring, Air Adjusting |
T21 | Body B, Carburetor | T44 | Stop Screw, Throttle |
T22 | Gasket, Carburetor | T45 | Spring, Stop Screw |
T23 | Gasket, Main Jet | T46 | O-Ring |
Please provide the model type of your machine in your inquiry, and mention the keywords like chainsaw parts, brush cutter parts, sprayer/mist duster parts, leaf blower parts, hedge trimmer parts, water pump parts, generator parts, engine parts, lawn mower parts, etc.
CRAFTOP CANADA Ltd.
(corporation number: 1075157-0)
245 Fairview Mall Drive, Suite 438,
Toronto, ON, M2J 4T1, Canada
+1 905-302-0558
