CODE | PART NAME | CODE | PART NAME | CODE | PART NAME |

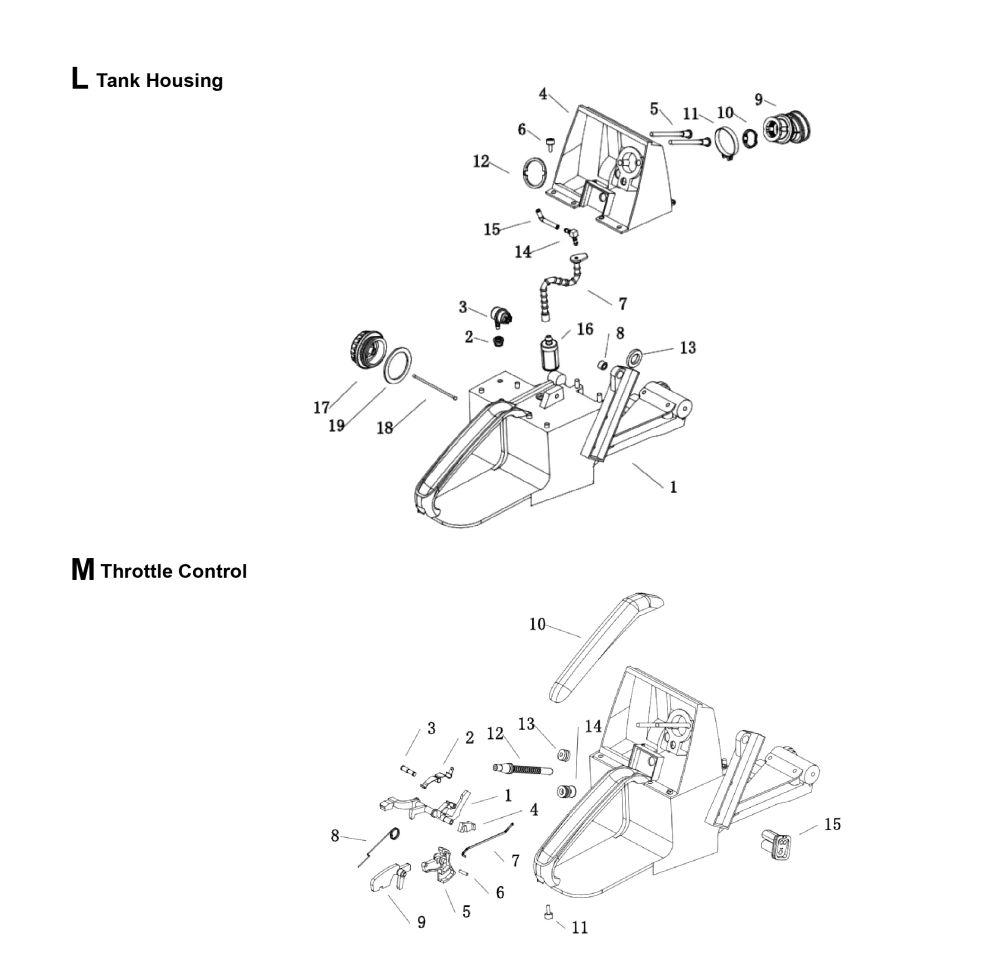

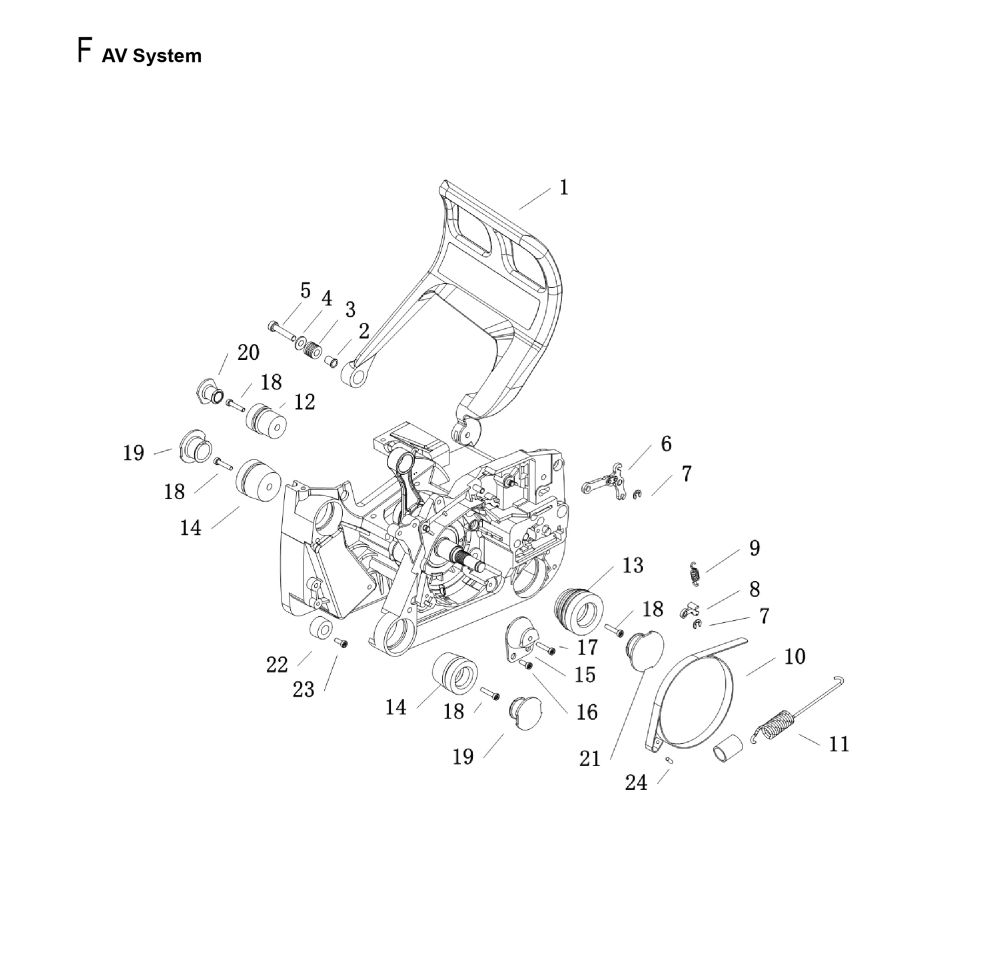

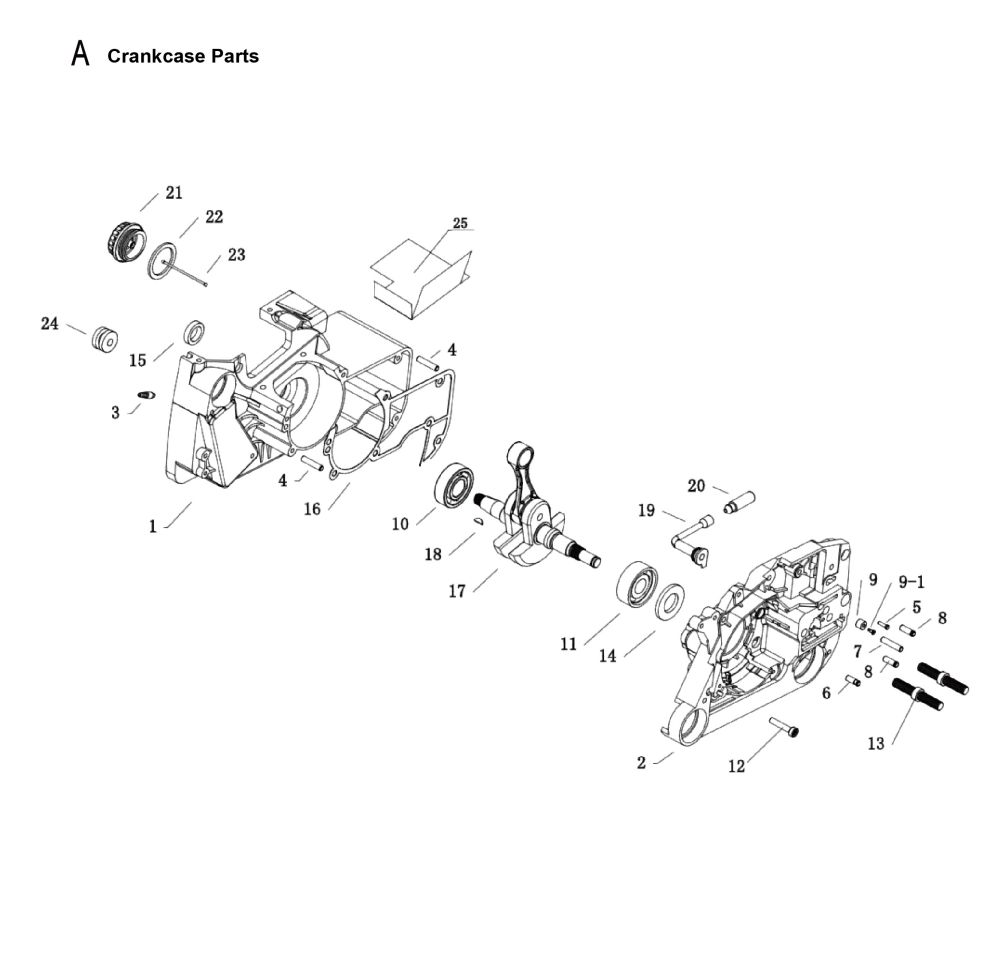

A. Crankcase Parts | F. Av System | L. Tank Housing | |||

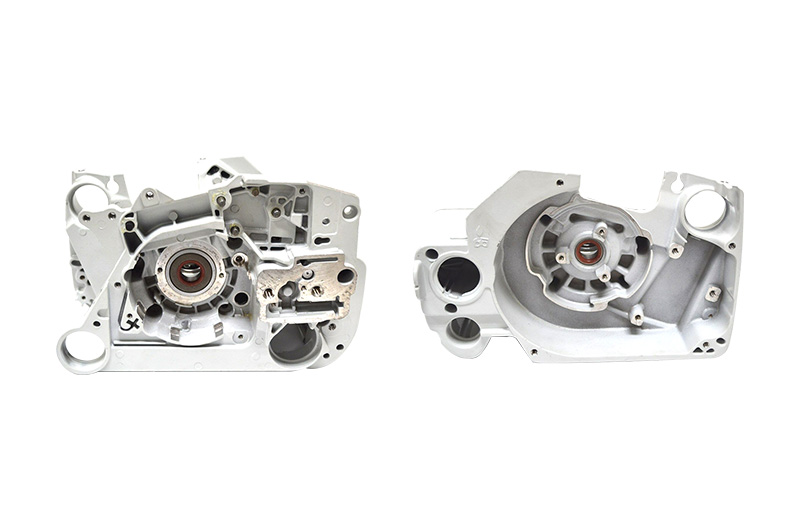

A1 | Crankcase L | F1 | Hand Guard | L1 | Tank Housing |
A2 | Crankcase R | F2 | Bushing | L2 | Grommet |
A3 | Connector | F3 | Bushing | L3 | Tank Vent |
A4 | Cylindrical Pin | F4 | Spline Screw | L4 | Carburetor Housing |
A5 | Pin | F5 | Lever | L5 | Collar Screw |
A6 | Pin | F6 | Sleeve | L6 | Self-Tapping Screw |
A7 | Pin | F7 | Lever | L7 | Hose |
A8 | Pin | F8 | Spring | L8 | Bushing |
A9 | Valve | F9 | Brake Band | L9 | Inlet Pipe |
A9-1 | Valve | F10 | Tension Spring | L10 | Sleeve |

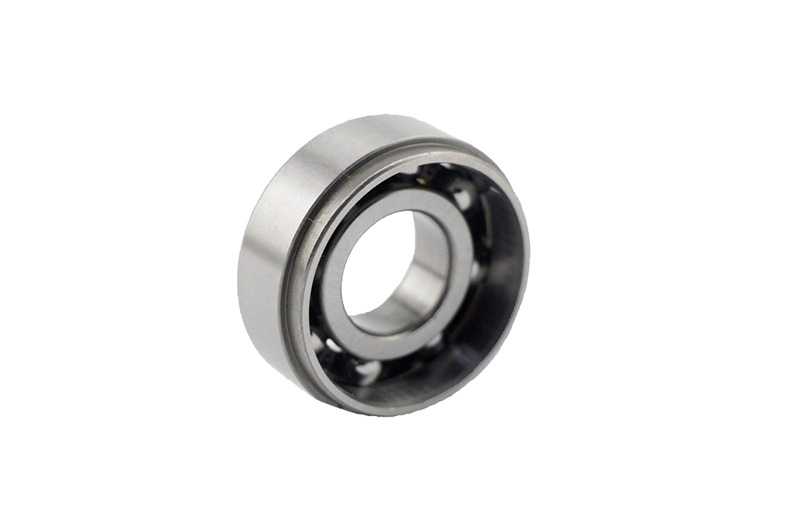

A10 | Grooved Ball Bearing | F11 | Hose | L11 | Hose Clip |
A11 | Grooved Ball Bearing | F12 | Annular Buffer | L12 | Washer |
A12 | Spline Screw | F13 | Annular Buffer | L13 | Ring |
A13 | Collar Screw | F14 | Annular Buffer | L14 | Elbow Connector |
A14 | Oil Seal | F15 | Twin Connector Tag | L15 | Hose |
A15 | Oil Seal | F16 | Spline Screw | L16 | Pickup Body |
A16 | Gasket | F17 | Spline Screw | L17 | Filler Cap |

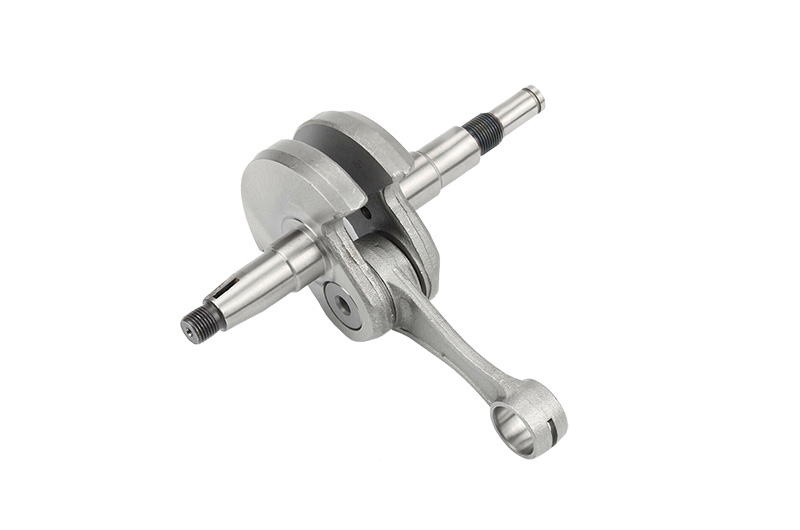

A17 | Crankshaft | F18 | Pan Head Self-Tapping Screw | L18 | Rope |
A18 | Woodruff Key | F19 | Plug | L19 | Sealing Ring |
A19 | Hose | F20 | Plug | M. Throttle Control | |

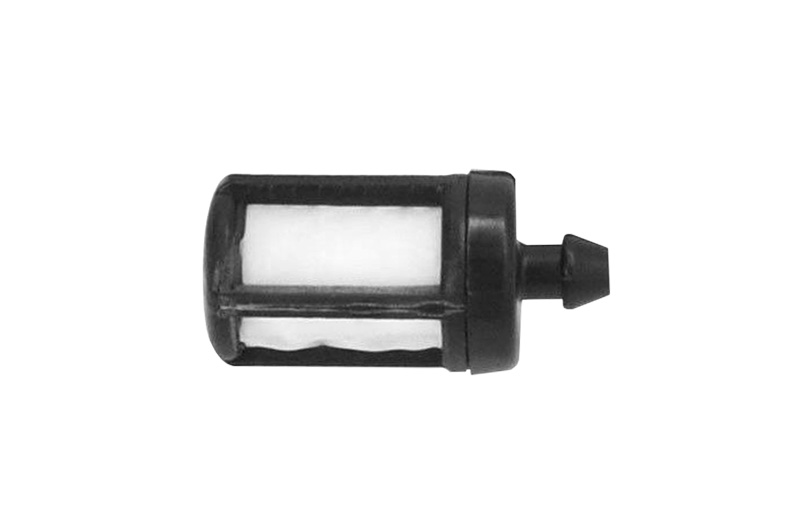

A20 | Pickup Body | F21 | Plug | M1 | Switch Shaft |
A21 | Filler Cap | F22 | Rubber Buffer | M2 | Contact Spring |
A22 | Sealing Ring | F23 | Spline Screw | M3 | Axle |
A23 | Rope | F24 | Pin | M4 | Support |

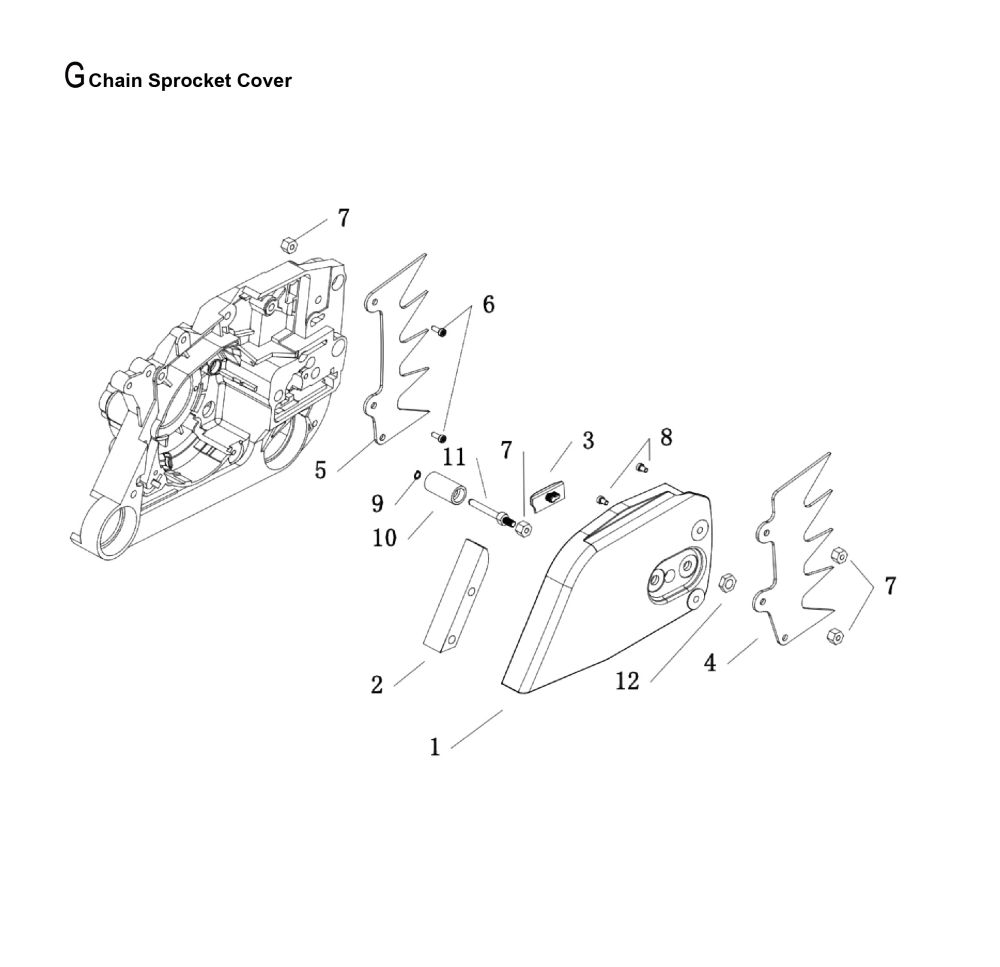

A24 | Grommet | G. Chain Sprocket Cover | M5 | Throttle trigger | |
A25 | Insulation Foil | G1 | Chain Sprocket Cover | M6 | Cylindrical Pin |

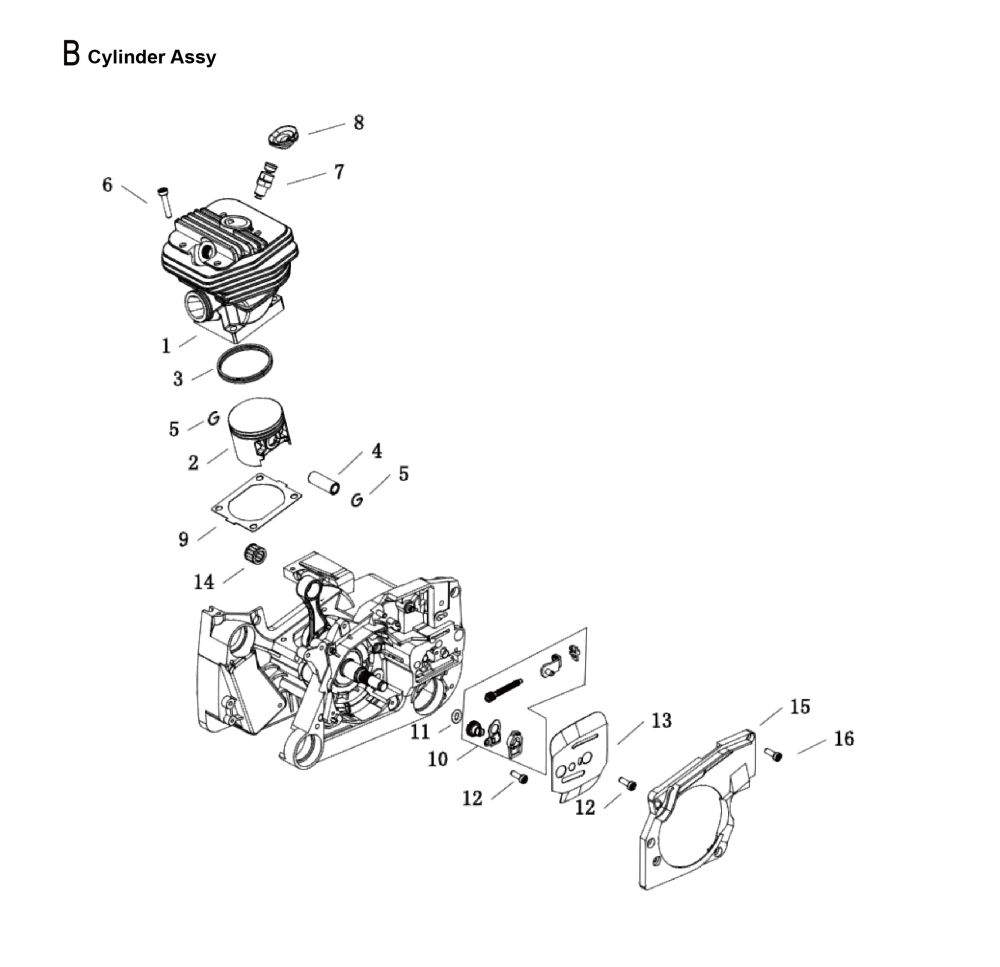

B. Cylinder | G2 | Guard | M7 | Throttle Rod | |

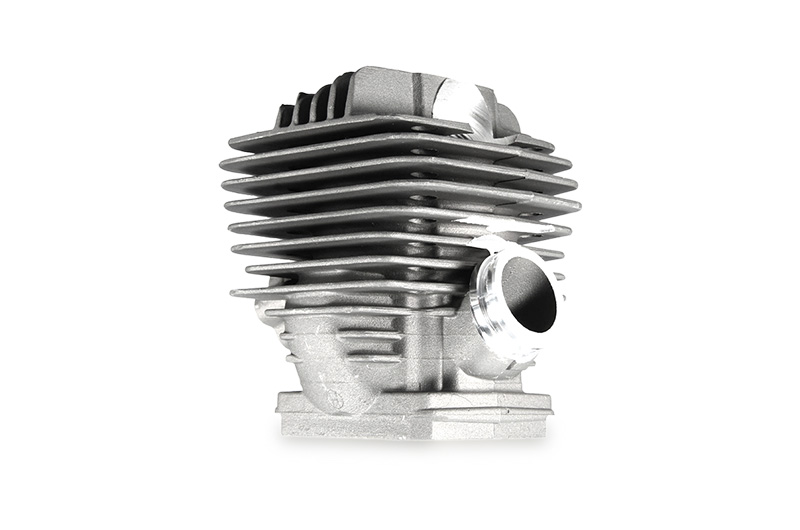

B1 | Cylinder With Piston | G3 | Bumper Strip | M8 | Torsion Spring |

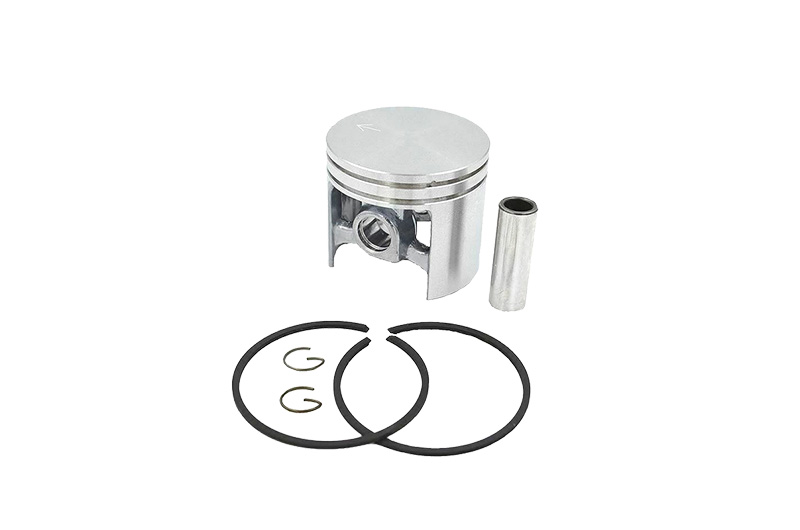

B2 | Piston | G4 | Bumper Spike | M9 | trigger Interlock |
B3 | Piston Ring | G5 | Bumper Spike | M10 | Handle Molding |
B4 | Piston Pin | G6 | Spline Screw | M11 | Pan Head Self-Tapping Screw |
B5 | Snap Ring | G7 | Lock Nut | M12 | Impulse Hose |
B6 | Spline Screw | G8 | Hexagon Head Screw | M13 | Grommet |
B7 | Decompression Valve | G9 | Sleeve | M14 | Grommet |
B8 | Cover | G10 | Sleeve (3) Aus, Nz | M15 | Grommet |

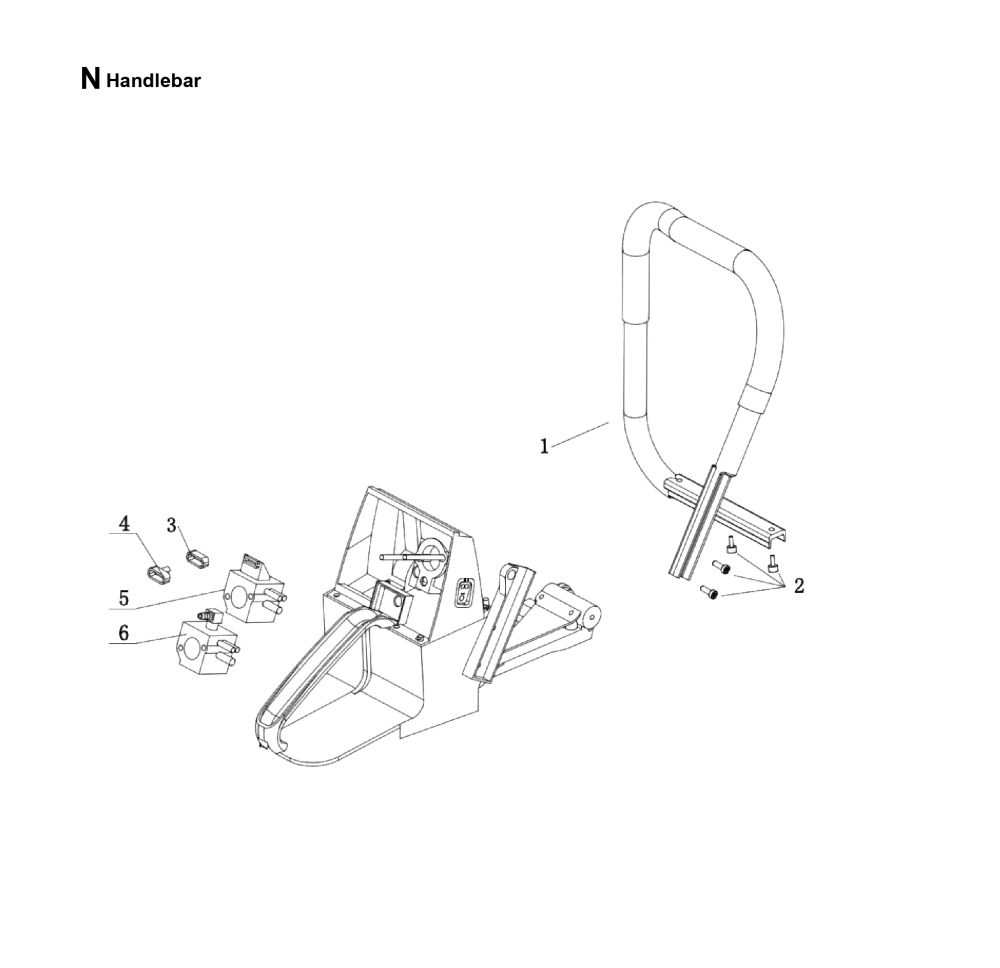

B9 | Cylinder Gasket | G11 | Chain Catcher | N. Handlebar | |
B10 | Tensioner Slide | G12 | Hexagon Nut | N1 | Handle Hose |

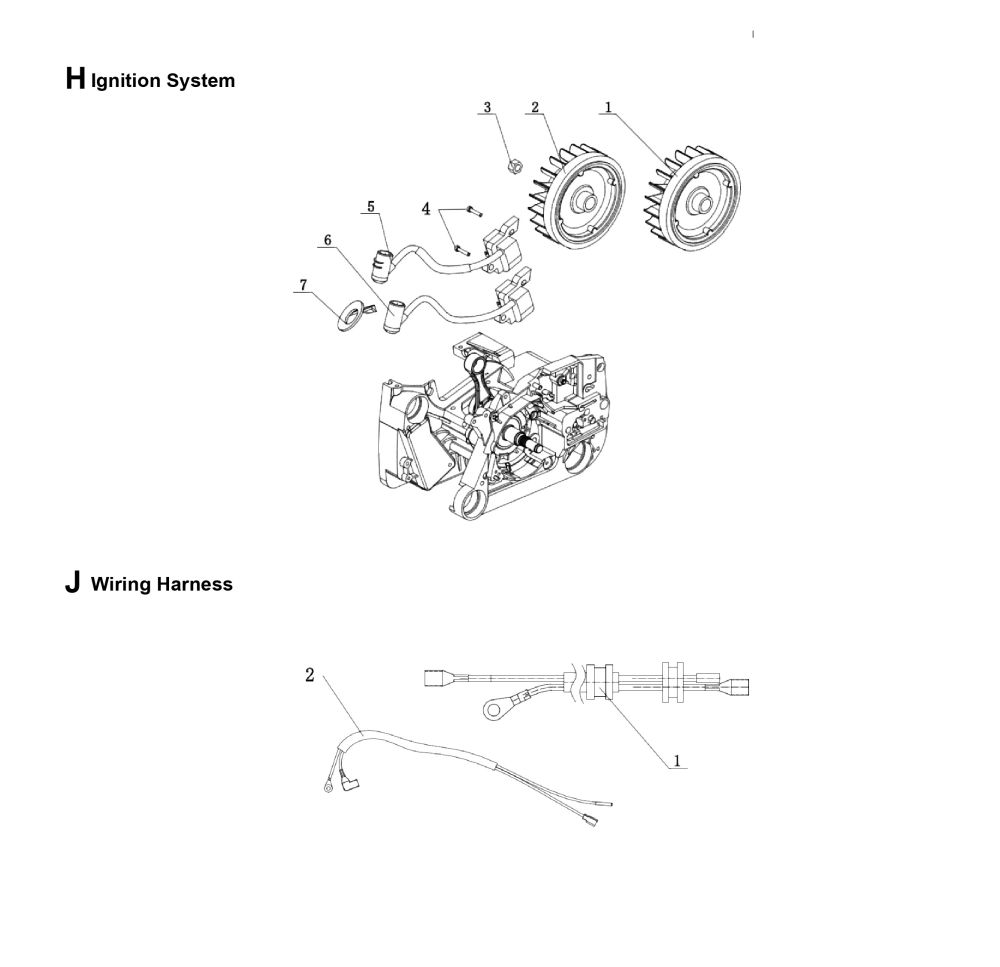

B11 | O-Ring | H. Ignition System | N2 | Pan Head Self-Tapping Screw | |

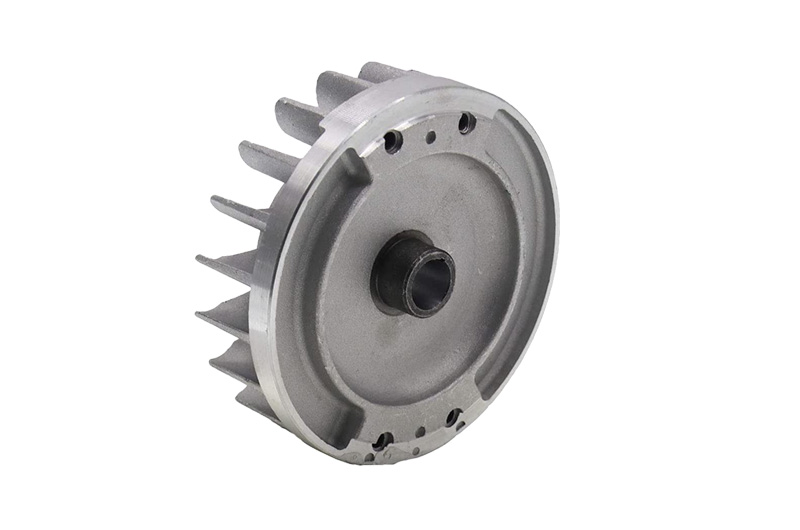

B12 | Pan Head Screw | H1 | Flywheel | N3 | Bushing |
B13 | Inner Side Plate | H2 | Flywheel | N4 | Bushing |

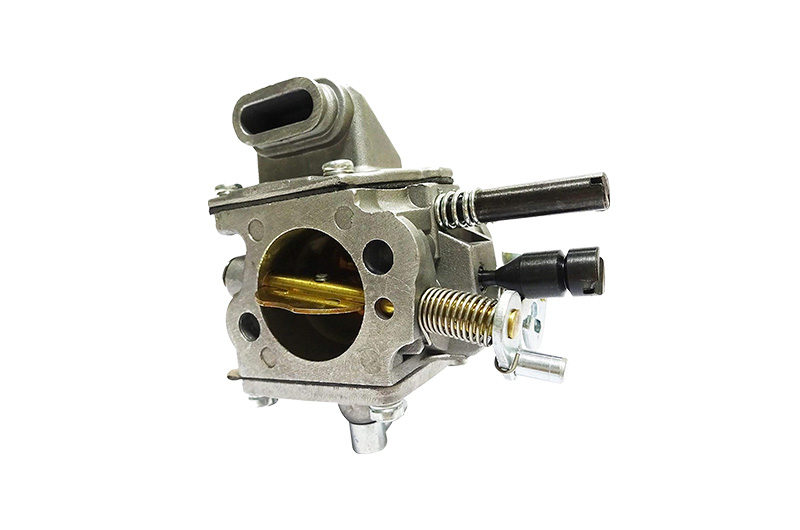

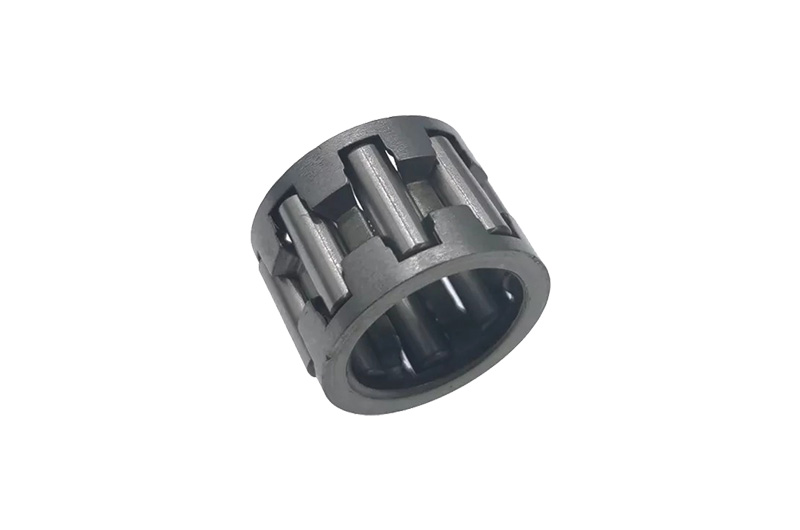

B14 | Needle Cage | H3 | Hexagon Nut | N5 | Carburetor |
B15 | Cover | H4 | Spline Screw | N6 | Carburetor |

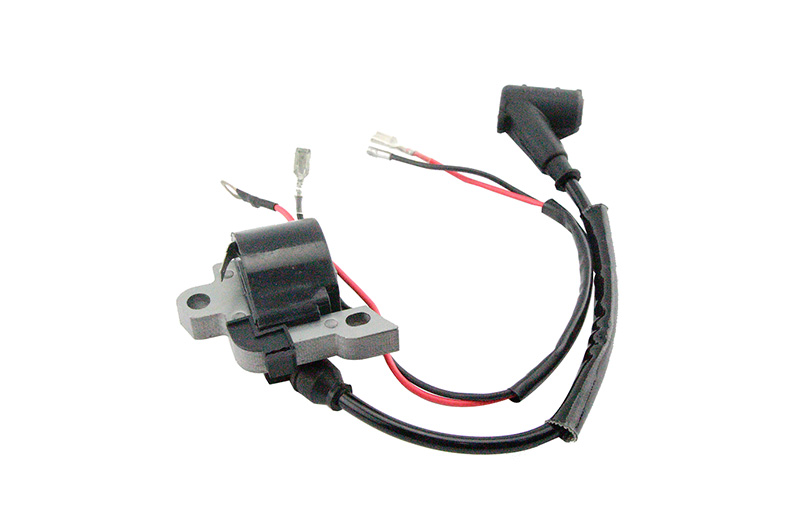

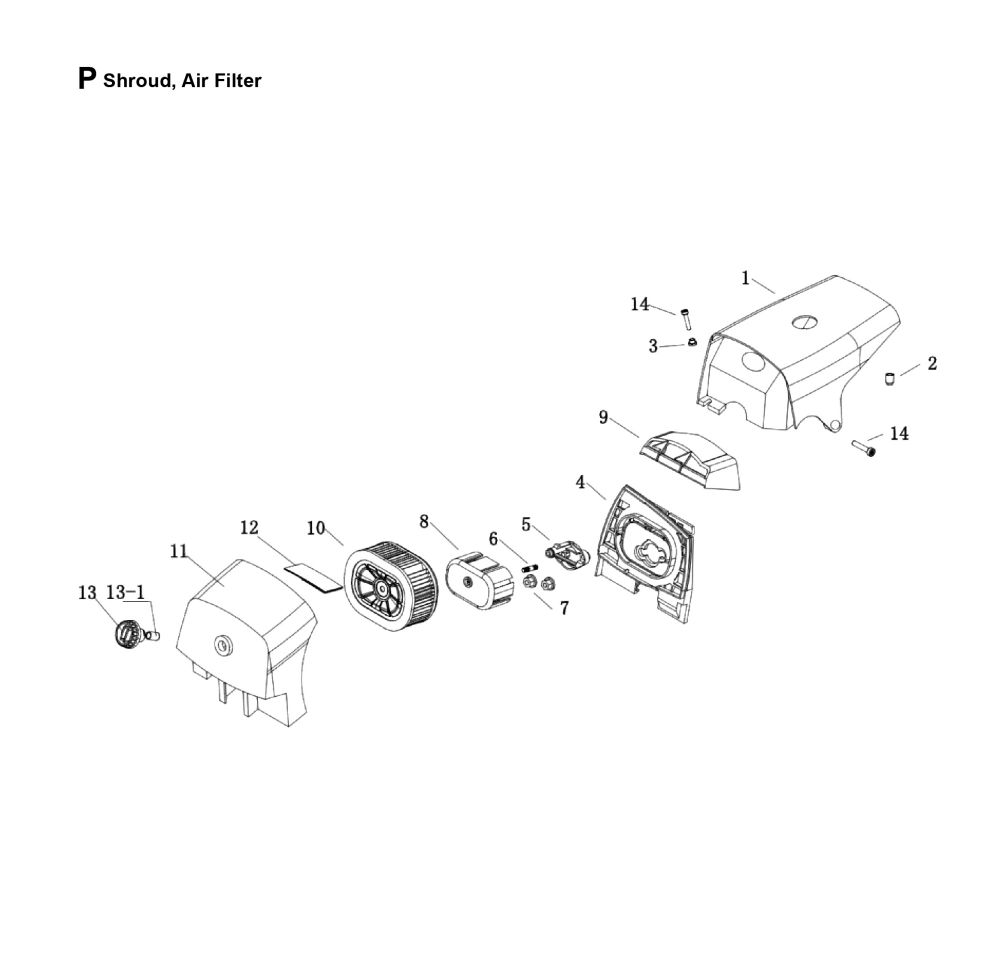

B16 | Spline Screw | H5 | Ignition Module | P. Shroud, Air Filter | |

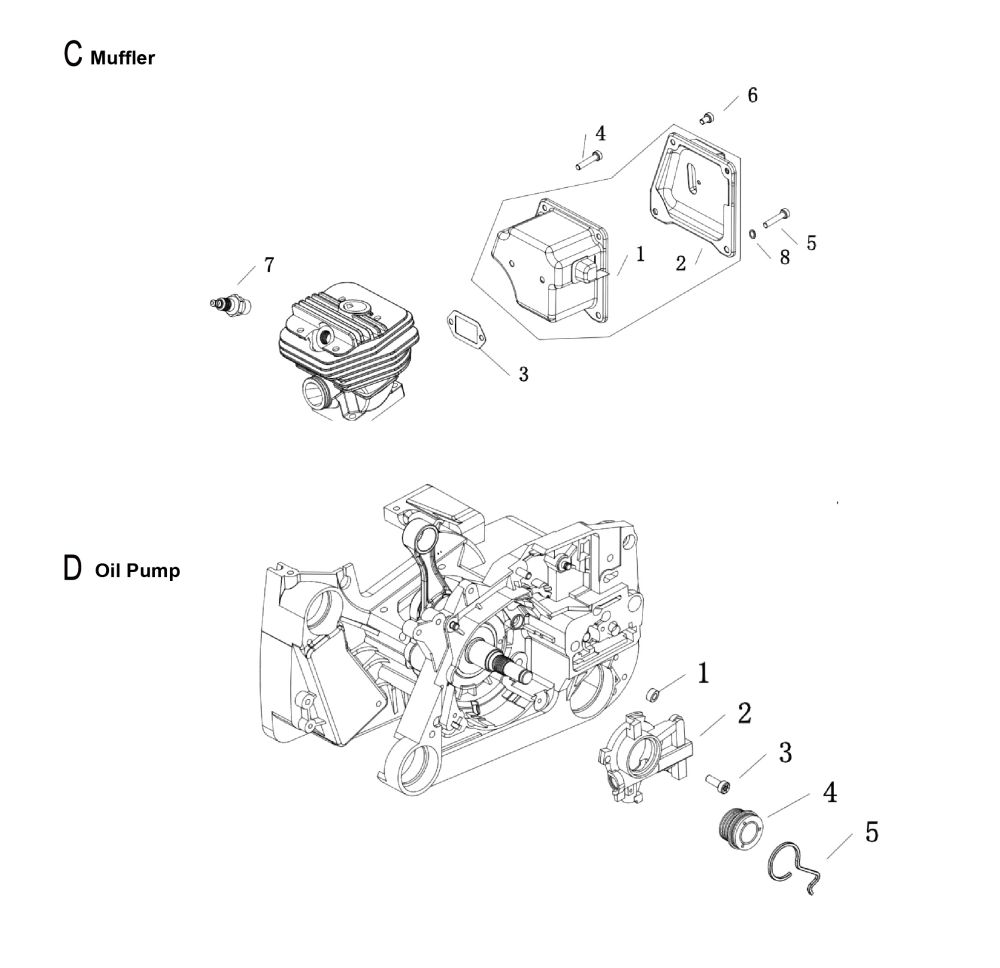

C. Muffler | H6 | Ignition Module | P1 | Shroud | |

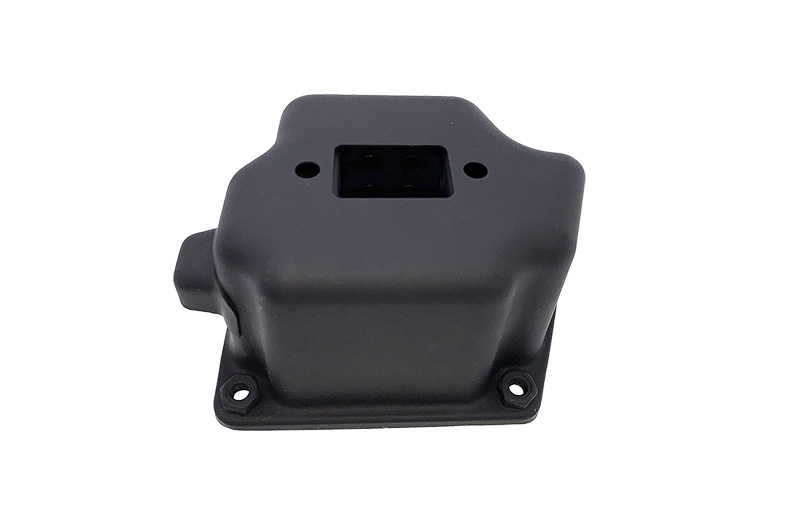

C1 | Muffler | H7 | Cover | P2 | Cap |
C2 | Exhaust Casing | J. Wiring Harness | P3 | Bushing | |
C3 | Muffler Gasket | J1 | Wiring Harness | P4 | Filter Base |
C4 | Spline Screw | J2 | Wiring Harness | P5 | Flange |

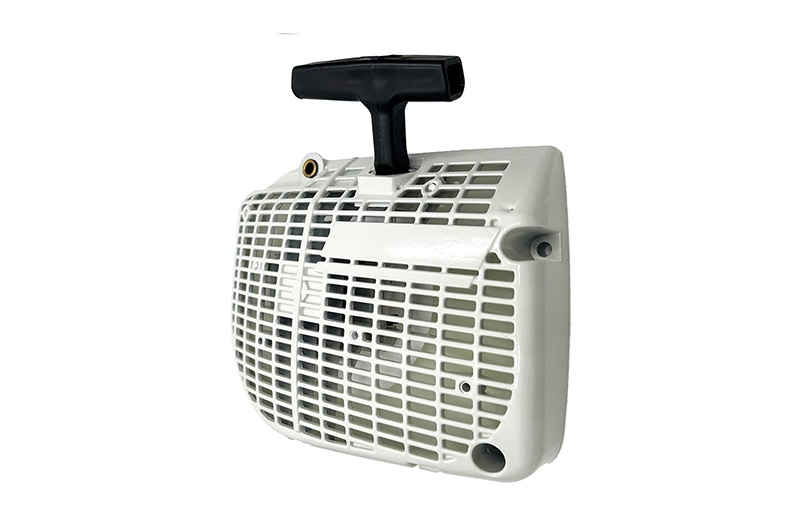

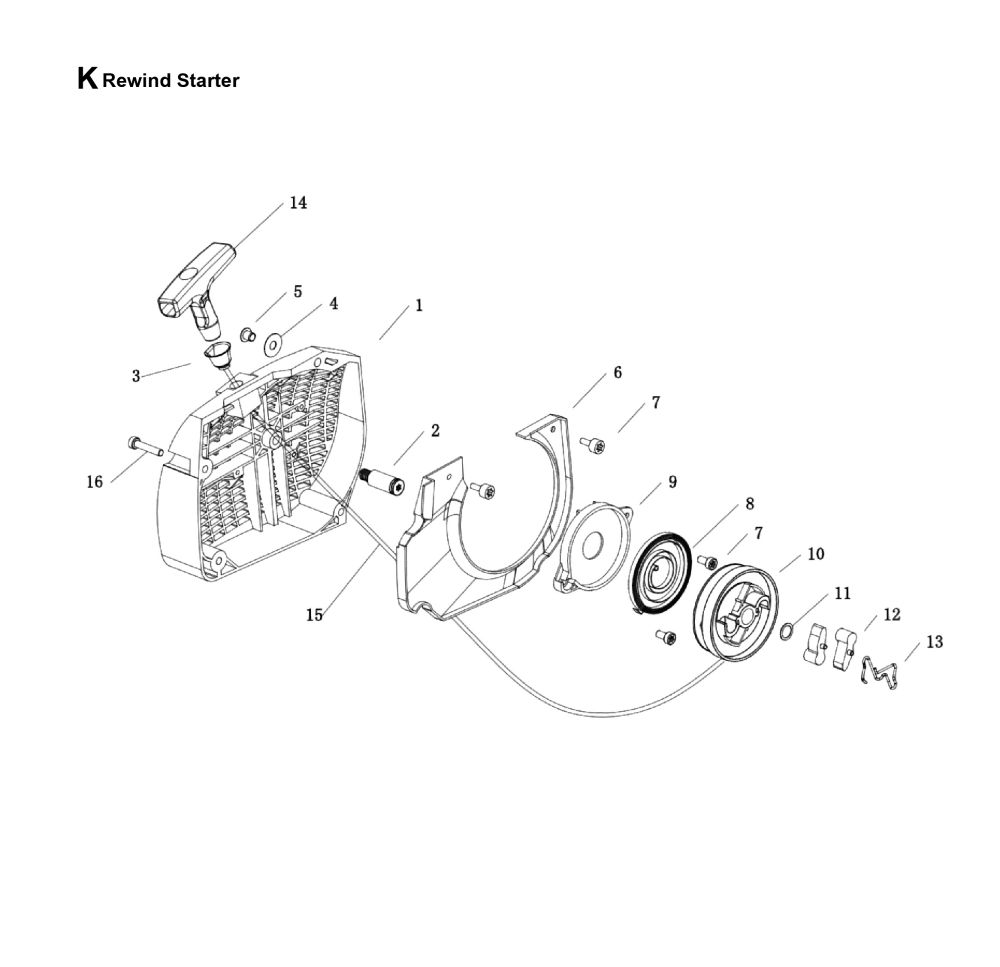

C5 | Spline Screw | K. Rewind Starter | P6 | Stud | |
C6 | Spline Screw | K1 | Fan Housing | P7 | Hexagon Nut M5 |

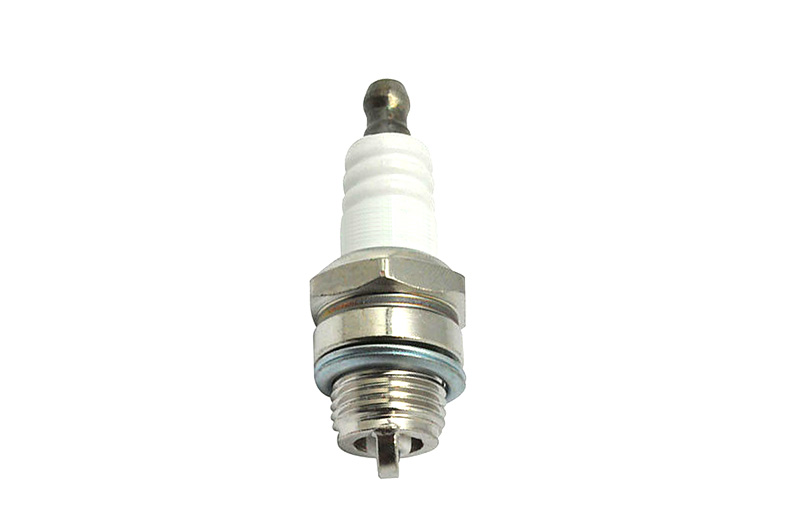

C7 | Spark Plug | K2 | Axle | P8 | Baffle |
D. Oil Pump | K3 | Bushing | P9 | Air Baffle | |

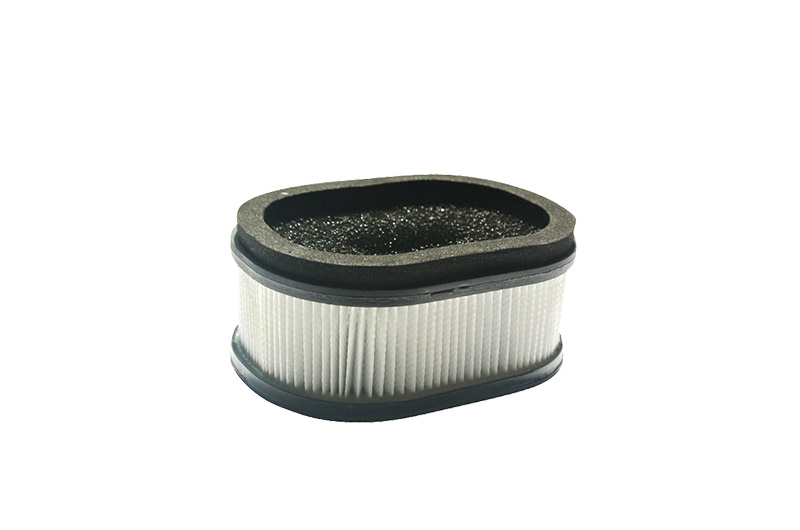

D1 | Sealing Ring | K4 | Washer | P10 | Air Filter |

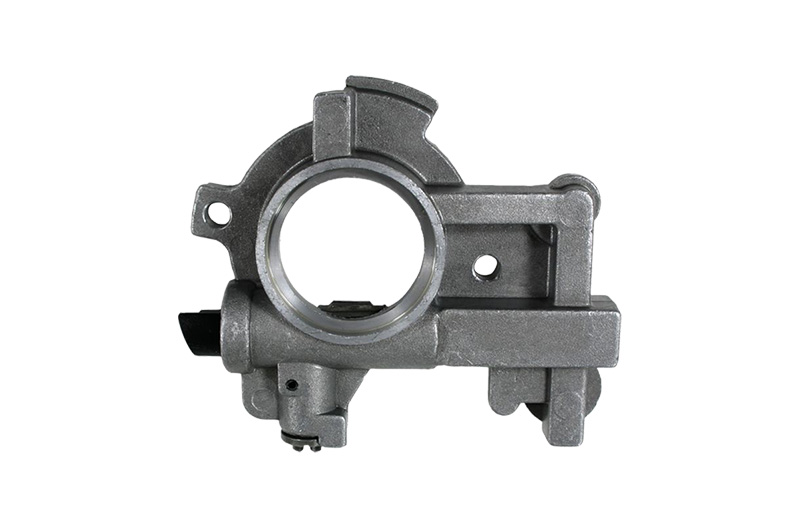

D2 | Oil Pump | K5 | Hollow Rivet | P11 | Filter Cover |
D3 | Spline Screw | K6 | Segment | P12 | Slide |
D4 | Worm | K7 | Spline Screw | P13 | Twist Lock |

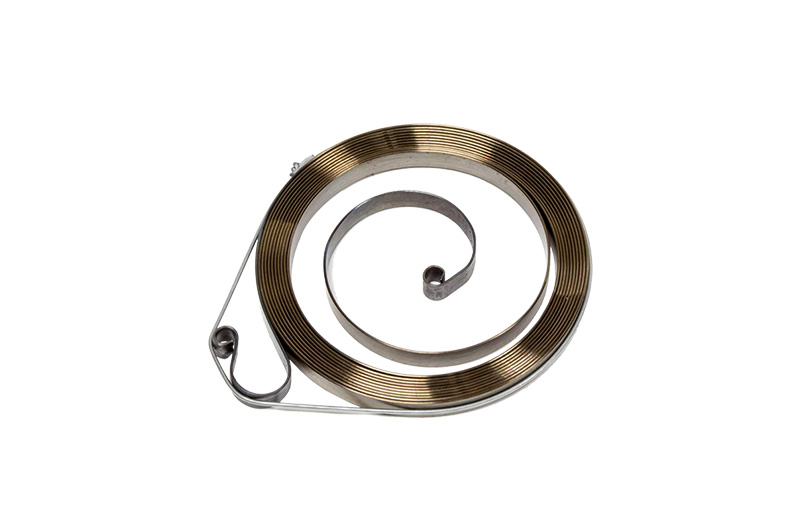

D5 | Spring | K8 | Recoil Spring | P14 | Spline Screw |

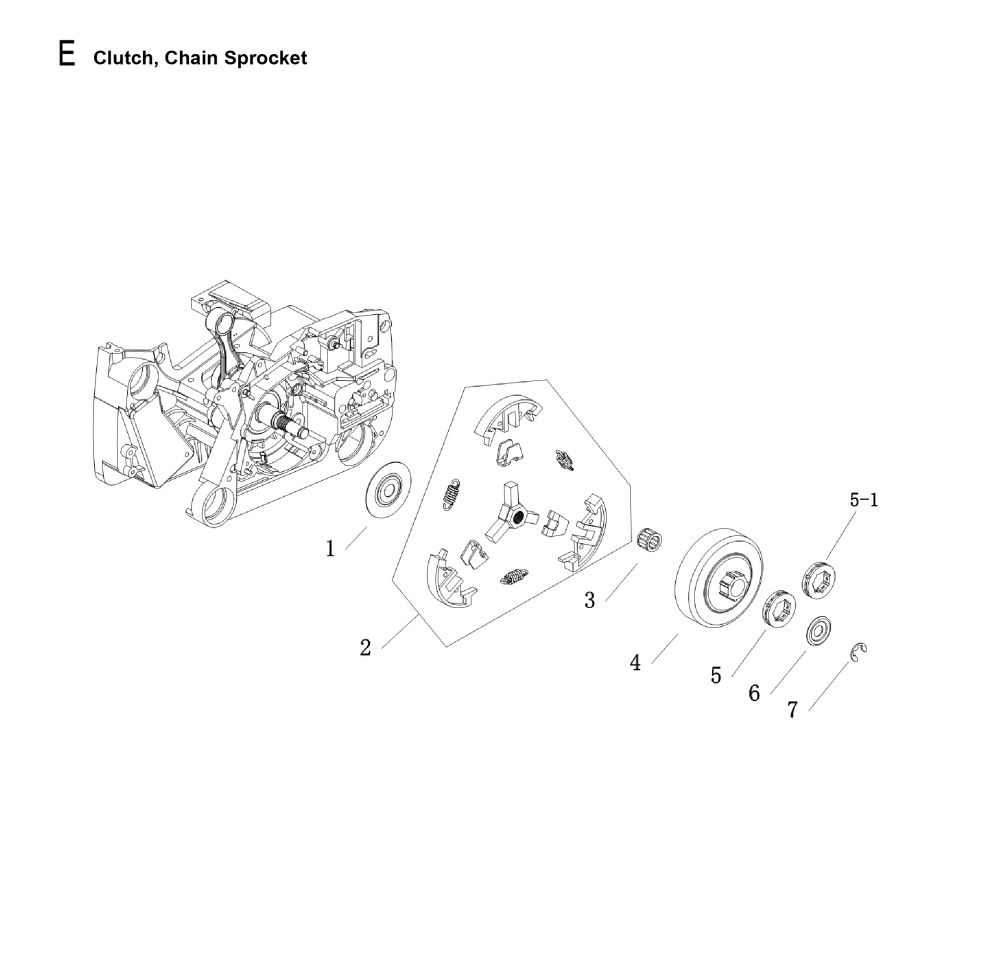

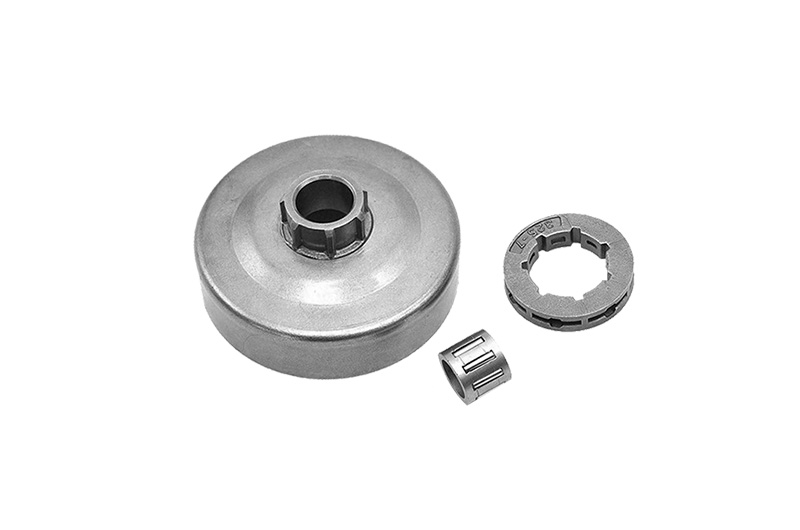

E. Clutch, Chain Sprocket | K9 | Recoil Spring Cover | — | ||
E1 | Cover Washer | K10 | Rope Rotor | ||

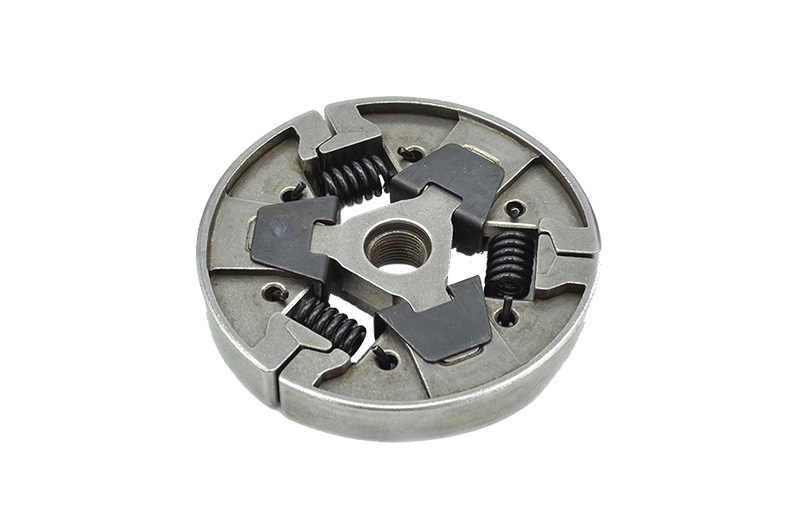

E2 | Clutch | K11 | Washer | ||
E3 | Needle Cage | K12 | Pawl | ||
E4 | Clutch Drum | K13 | Spring | ||
E5 | Rim Sprocket | K14 | Starter Grip | ||
E5-1 | Sprocket | K15 | Starter Rope | ||
E6 | Washer | K16 | Spline Screw | ||
E7 | E-Clip | — |
